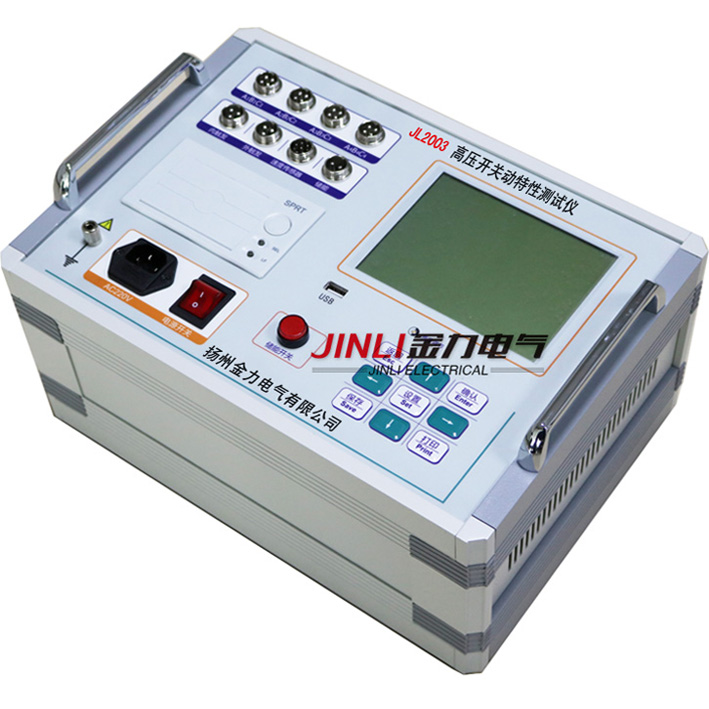

高壓開關測試儀傳感器安裝方法
50mm直線傳感器(真空開關類)
傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿(動觸頭)上,傳感器用萬向支架固定,在分閘狀態安裝。安裝時電子尺必須和動觸頭垂直,先拉出15mm左右的緩沖長度,確保合分閘時傳感器不要應開關上下運動過沖行程損壞傳感器。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63(VSI)等動觸頭裸露出來的真空開關。
旋轉傳感器安裝方式:
旋轉傳感器有效行程3450,傳感器指針尾部指向紅色區域,或者在儀器測試界面的狀態欄里面也可以看到傳感器狀態,如下圖,傳感器讀數盡量保持在160~200之間。
如密封式VS1、VD4開關,安裝在開關兩側拐臂(主軸),把兩側白色密封蓋拿掉,可看見梅花狀的主軸,磁鐵吸在主軸中心點,安裝時保持水平狀,再用萬向支架固定。
戶外SF6斷路器,速度在3.5m/S以下的,可以用磁鐵吸在主軸,如果超過個速度,必須采取硬連接方式安裝在主軸上,就用下面方式安裝,如下圖:
如果找不到拐臂,安裝在分合指式針處,先把分合指式針卸掉,再把傳感器連接頭擰上去即可。
戶外真空開關及六氟化硫安裝示意圖:
SF6斷路器的拐臂有角位移傳感器連接口,將U型口對應在螺桿孔固定,再用萬向節再固定傳感器。如下圖:
WN傳感器安裝方法:
WN傳感器又名加速度傳感器,在測量行程安裝時,請吸附在斷路器的動觸頭行程桿上(僅限于真空開關),SF6斷路器必須采用硬連接方式固定在行程連桿上,用膠帶纏在連桿也可以,必須是直線運動,如安裝在拐臂上進行旋轉運轉測量行程是錯誤的。如果是橫向運動的,則把傳感器固定在橫桿上,但是傳感器的正面要朝前進的方向。
