變頻串聯諧振試驗裝置的Q值介紹
在電氣系統中,有很多的客戶會問到有關Q值的相關性問題, 特別是在購買變頻串聯諧振試驗裝置中會問到Q值多少,華意電力所生產的串聯諧振裝置的Q是控制在36左右。
當然,Q值也受電壓等級,工藝結構,材料性能等外部因素的影響,理論上Q值越大,單位電流變化內允許的頻率偏移越小,頻率選擇性越高,Q值是衡量電感的主要參數,其計算方式為:Q=電感電容等儲能器件攜帶的能量÷電阻的損耗功率。
變頻串聯諧振試驗裝置Q值受到哪些影響
Q值的大小受綜合因數的影響,比如制作工藝,原材料、材料性能等,例如,同樣一個電感,如果其他參數不變,僅改變繞制電感導線的粗細,則導線粗的電感Q值要比導線細的電感Q值高。
如果再在導線上鍍銀,則鍍銀導線所繞制的電感要比不鍍銀導線繞制的電感Q值高,很明顯這就是工藝結構、原材料所帶來的影響。
對于串聯諧振試驗裝置Q值來說,Q值越高,回路的損耗就越小,回路的效率就越高,通過Q值的大小也可以簡單的判斷產品的質量和效能,但不是決定串聯諧振裝置質量好壞的 終標準,Q值的提高往往受到一些因素的限制,如導線的直流電阻、線圈骨架的介質損耗、鐵心和屏蔽引起的損耗以及高頻工作時的集膚效應等。
Q值越高越好?
那么,我們購買變頻串聯諧振試驗裝置時到底要不要去衡量Q值呢?其實對于不太了解的客戶可能認為“Q值高,產品就好”。
Q值只是作為一個概念性的參考,Q值并不能代表性能好壞的 因素或者是絕對因素,比如,Q值過大可能會造成電感燒毀,電容擊穿,電路振蕩等現象,有些科技類型產品,選材和工藝都非常好,反而會想辦法降低Q值,所以,Q值只是衡量電感效能的品質因數,所以,關注產品質量應該關注穩定性、創新度。

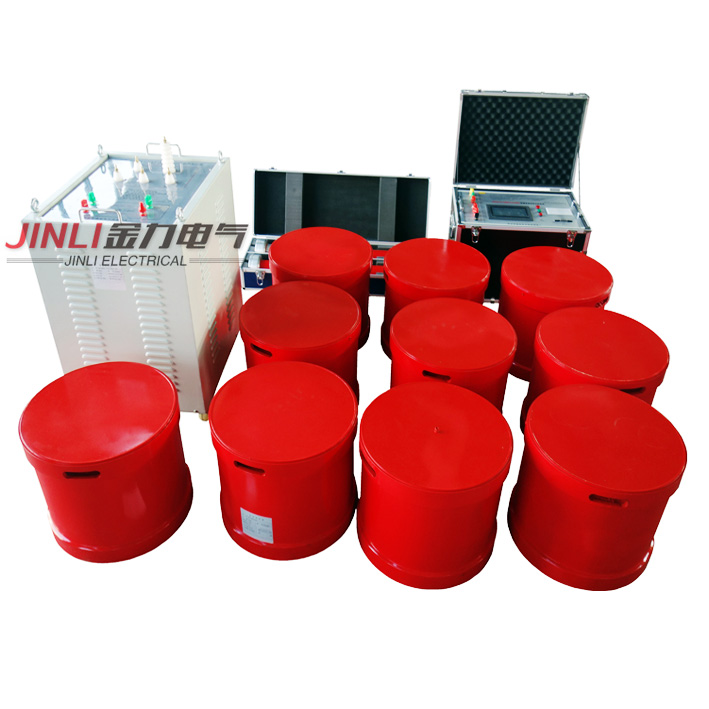

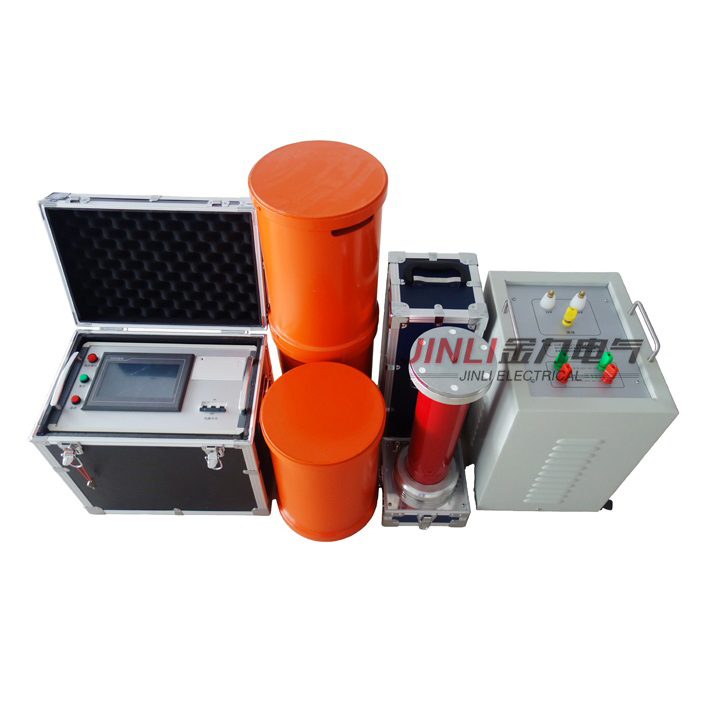

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓,目前國標對工頻電壓的頻率定義為45Hz~65Hz,但是在很多試驗場合,要求對發電機進行的是50Hz±2Hz的交流試驗,而發電機定子繞組的對地電容量又比較大,國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗,但是諧振變壓器本身很重,動輒上噸,現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。
發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態,也可以采用調整系統工作頻率的方式達到諧振狀態,還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時,就將激勵源的頻率調整到需要的頻率,然后根據被試品的電容量調節電抗器的感抗,使系統諧振,產生高壓,在升壓過程中,如果諧振點偏離,可以通過微調頻率的方式準確找到諧振點,保證高Q值,從而 大程度的減小電源容量和試驗設備體積重量。
產品別稱:
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.
產品特性:
◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕,且單件設備重量小于60公斤,徹底解決現場搬運困難問題;
◆ 整套裝置原理先進,同時應用新型調頻調感技術,嚴格保證發電機工頻耐壓試驗要求;適用范圍寬,大大提升設備使用價值;
◆ 配置20Hz-300Hz變頻控制源,其保護功能強,輸出波形好,穩定性好,具備多種工作模式,操作方便,而且采用220V或380V兩種電源,方便現場取電;
◆ 先調感后調頻方式能準確找到 大Q點,避免電壓上升導致的諧振偏移;
◆ 配置靈活,擴展功能強??蛇x配不同類型電抗器或采用多節串并聯的方式,滿足電力系統所有容性試品試驗要求;同時可以滿足需要做工頻試驗的場合,也可以滿足變頻方式做試驗的場合;實現一機多用,性價比高。
產品參數:
◆額定輸出電壓:0~50kV(有效值)及以下
◆輸出頻率:45~300Hz
◆諧振電壓波形:純正弦波,波形畸變率≤1%
◆ 大試驗容量:2000kVA及其以下
◆工作制:滿功率輸出下,一次連續工作時間15min
◆品質因數:10~40
◆頻率調節靈敏度:0.1HZ,不穩定度<0.05%
◆工作電源:220V或380V±15%/50HZ±5%
◆系列產品配置及適用范圍:
