交流耐壓試驗有什么作用-串聯諧振

來源:揚州金力電氣   添加時間:2024-06-07 11:02:53   瀏覽次數:394

交流耐壓試驗有什么作用-串聯諧振


  串聯諧振交流耐壓試驗是鑒定電力設備絕緣強zui有效和zui直接的方法。電力設備在運行中,絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化。其中包括整體劣化和部分劣化,形成缺陷。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部的缺陷。


  各種預防性試驗方法,各有所長,均能分別發現一些缺陷,反映出絕緣的狀況,但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓,作為AQ運行的保證還不夠有力。直流耐壓試驗雖然試驗電壓比較高,能發現一些絕緣的弱點,但是由于電力設備的絕緣大多數都是組合電介質,在直流電壓的作用下,其電壓是按電阻分布的,所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現,例如發電機的槽部缺陷在直流下就不易被發現。


  串聯諧振交流耐壓試驗符合電力設備在運行中所承受的電氣狀況,同時交流耐壓試驗電壓一般比運行電壓高,因此通過試驗后,設備有較大的AQ裕度,所以這種試驗已成為保證AQ運行的一個重要手段。


  但是由于串聯諧振交流耐壓試驗所采用的試驗電壓比運行電壓高得多,過高的電壓會使絕緣介質損失增大、發熱、放電,會加速絕緣缺陷的發展,因此,從某種意義上講,交流耐壓試驗是一種破壞性試驗。


  在進行交流耐壓試驗前,必須預先進行各項非破壞性試驗,如測量絕緣電阻、吸收比、介質損耗因數tg¢、直流泄露電流等,對各項試驗結果進行綜合分析,以決定該設備是否受潮或含有缺陷。若發現已存在問題,需預先進行處理,待缺陷消除后,方可進行交流耐壓試驗,以免在交流耐壓試驗過程中,發生絕緣擊穿,擴大絕緣缺陷,延長檢修時間,增加檢修工作量。

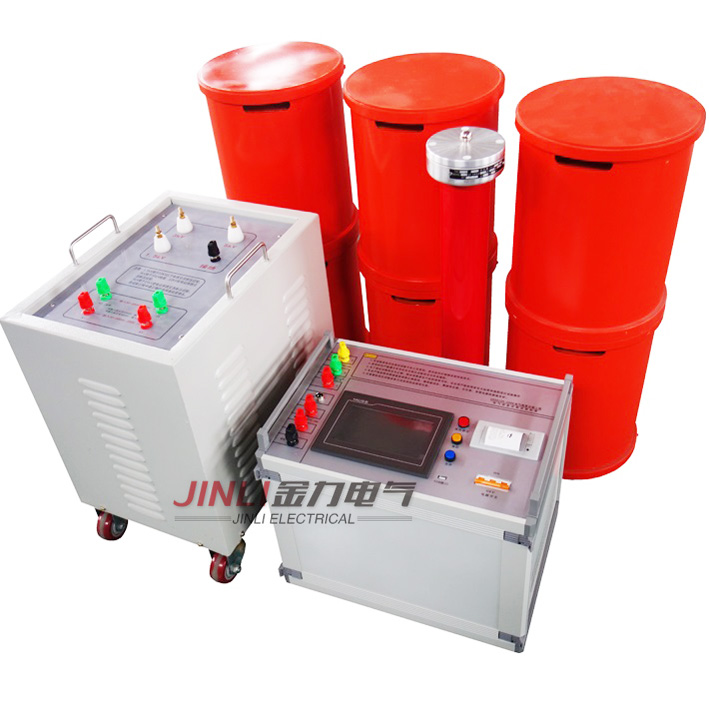

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓,目前國標對工頻電壓的頻率定義為45Hz~65Hz,但是在很多試驗場合,要求對發電機進行的是50Hz±2Hz的交流試驗,而發電機定子繞組的對地電容量又比較大,國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗,但是諧振變壓器本身很重,動輒上噸,現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。


發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態,也可以采用調整系統工作頻率的方式達到諧振狀態,還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時,就將激勵源的頻率調整到需要的頻率,然后根據被試品的電容量調節電抗器的感抗,使系統諧振,產生高壓,在升壓過程中,如果諧振點偏離,可以通過微調頻率的方式準確找到諧振點,保證高Q值,從而zui大程度的減小電源容量和試驗設備體積重量。


產品別稱:


變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.


產品特性:


◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕,且單件設備重量小于60公斤,徹底解決現場搬運困難問題;

◆ 整套裝置原理先進,同時應用新型調頻調感技術,嚴格保證發電機工頻耐壓試驗要求;適用范圍寬,大大提升設備使用價值;

◆ 配置20Hz-300Hz變頻控制源,其保護功能強,輸出波形好,穩定性好,具備多種工作模式,操作方便,而且采用220V或380V兩種電源,方便現場取電;

◆ 先調感后調頻方式能準確找到zui大Q點,避免電壓上升導致的諧振偏移;

◆ 配置靈活,擴展功能強??蛇x配不同類型電抗器或采用多節串并聯的方式,滿足電力系統所有容性試品試驗要求;同時可以滿足需要做工頻試驗的場合,也可以滿足變頻方式做試驗的場合;實現一機多用,性價比高。

產品參數:

◆額定輸出電壓:0~50kV(有效值)及以下

◆輸出頻率:45~300Hz

◆諧振電壓波形:純正弦波,波形畸變率≤1%

◆zui大試驗容量:2000kVA及其以下

◆工作制:滿功率輸出下,一次連續工作時間15min

◆品質因數:10~40

◆頻率調節靈敏度:0.1HZ,不穩定度<0.05%

◆工作電源:220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍:
