360kvA/30kv變頻串聯諧振試驗裝置參考技術方案
1、設備適用范圍
1.1 滿足400mm2/10KV電纜,長度5公里的交流耐壓試驗。
2、設備制造引用和執行標準
DL/T849.6—2004 《高壓串聯諧振試驗裝置》
GB6450—1986 《干式電力變壓器》
DL/T848.2—2004 《試驗變壓器》
GB/10229—1988 《電抗器》
GB/T11920—1989 《控制裝置通用技術條件》
GB/T16927.1—1997 《高電壓試驗技術》
IEC358—1990 《耦合電容器和電容分壓器》
GB311.1 《高壓輸變電設備的絕緣配合》
DL/T846—2004 《高電壓測試設備通用技術條件》
Q/CSG10007—2004 《電力設備預防性試驗規程》
GB7328—87 《變壓器和電抗器的聲級測量》
DL474。4—1992 《交流耐壓試驗》
3、使用環境條件
3.1 周圍空氣溫度:
zui高溫度:+45℃zui低溫度:-10℃;
zui大日溫差:35k 日照強度:0.1w/cm2
3.2 海拔高度:≤2000m;
3.3 相對濕度:≤90 %
3.4 安裝放置地點平坦,電抗器安裝傾斜度不小于50 ;
3.5 周圍應無嚴重影響設備絕緣的氣體蒸氣,化學性沉積灰塵,污垢及其它爆炸性介質。
4、設備具體配置
4.1 試驗要求:
4.1.1.400mm2/10kv電纜,長度5公里的交流耐壓試驗.。試驗時間5min,試驗電壓22kv,試驗頻率30~300Hz,等效電容量為0.418uF/km。
4.2 電抗器的設計:
4.2.1. 400mm2/10kv電纜,長度5公里的交流耐壓試驗.,試驗時間5min,試驗電壓22kv,試驗頻率30~300Hz,等效電容量為2.09uF。當頻率為40Hz時。
試驗電流I=ωCXU試=2×3.14×40×2.09×22×10-3=11.5A
對應電抗器電感量L=1/ω2C =7.58H
4.3 電抗器的配置:
4.3.1.400mm2/10kv電纜,長度5公里的交流耐壓試驗,zui高試驗電壓22kv,為方便搬運,將電抗器分為四節,每節電抗器電壓為30KV,每節電流為3A,每節電感量為30H。
驗證:
1) 400mm2/10kv電纜,長度5公里的交流耐壓試驗.,試驗時間5min,試驗電壓22kv,試驗頻率30~300Hz,等效電容量為2.09uF。使用四臺電抗器并聯,其額定電感量為7.5H,額定電壓為30kv,額定電流為12A。
試驗頻率:f=1/2π√LC = 40.2Hz
試驗電流I=ωCXU試=2×3.14×40.2×2.09×22×10-3=11.6A
4.4勵磁變壓器的配置
4.4.1.因品質因數Q值在額定負載下不小于25,所以,勵磁變壓器為電抗器總容量360KvA,除以品質因數25得14.4KVA(取15KVA)。
4.4.2.配置的勵磁變壓器規格為JLB—15KVA/1.25kv/2.5kv。
4.5 調頻電源的配置:
4.5.1.調頻電源的容量等于或大于勵磁變壓器的容量取15kvA。
4.5.2.配置的調頻電源的規格為JL1006—15kvA。
4.6 電容分壓器的配置
4.6.1.因zui高試驗電壓為22kv,所以,電容分壓器電壓為30kv、電容量為1000PF。
4.6.2.配置1臺的電容分壓器規格為FRC—30kv/0.001uF。
4.7補償電容器的配置
4.6.1.因zui高試驗電壓為22kv,所以,補償電容器電壓為30kv、電容量為12500PF。
4.6.2.配置1臺的補償電容器規格為BCDR—30kv/0.0125uF。

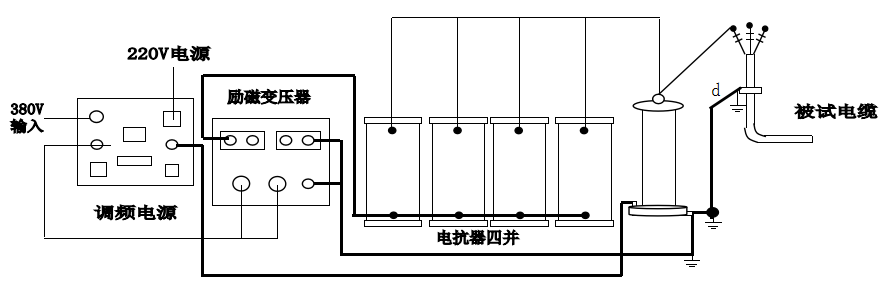

5、設備試驗接線圖
6、裝置各部件說明
6.1 系統參數:
6.1.1.儀器輸入電壓:220v±10% 50Hz;
功率輸入電壓:220v 或380v ±10% 50Hz;
6.1.2.額定輸出電壓調節范圍:0 ~30kv;
6.1.3.zui大試驗容量:360kvA;
6.1.4.諧振電壓波形:正弦波、畸變率:≤0.5%;
6.1.5.輸出電壓不穩定度:≤0.5%;
6.1.6.輸出頻率范圍:25~320Hz;
6.1.7.頻率調節分辨率:0.01Hz;
6.1.8.品質因數Q值:額定負載下不小于20;
6.1.9.絕緣水平:1.2倍額定電壓耐壓1min;
6.1.10.額定電流下連續運行時間:斷續運行時間60 min;
6.1.11.電壓測量精度:1級;
6.1.12.噪 聲:≤45dB;
6.1.13.該裝置配備以下保護功能:
設備有手動試驗、自動調諧及自動試驗;
過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。
6.2 調頻電源參數:
6.2.1.額定輸出容量:15kvA;
6.2.2.儀器電源:220v±10% 50Hz;
功率電源:220v 或380v ±10% 50Hz;
6.2.3.額定輸入電流:39.5A;
6.2.4.額定輸出電壓:0-340v可調、單相、輸出電壓不穩定度0.05%;
6.2.5.額定輸出電流:44A;
6.2.6.頻率調節范圍:25~320Hz;
6.2.7.額定容量下連續運行60minzui高溫升≤60K;
6.2.8.顯示以下參數:
a.經變頻輸出的頻率、電壓、電流;
b.過壓保護電壓值,并可任意整定,當成套裝置的輸出電壓值達到保護整定時,可自動切除成套裝置;
c.過流保護:當調頻電源的輸出電流達到保護整定值時,可自動切除成套裝置;
d.擊穿保護:當高壓側發生對地閃絡時,可自動切除成套裝置,裝置帶有隔離裝置,可確保設備和人身不受損害;
e.具有全電壓輸出保護,在調壓過程中,一旦調壓失控,調頻電源立即閉鎖;
6.2.9.可實現以下操作:
a.頻率的調節,上升和下降頻率調節分粗調和細調兩種,并可自動尋找試驗諧振點,保證諧振頻率在整個試驗過程中不發生漂移;
b. 帶有設置電壓、設置時間,電壓自動上升到設置值而停止并自動計時;
c. 帶有各種保護功能的整定按鈕,可在面板上對各種保護值進行整定;
d. 帶有手動試驗功能和自動試驗功能;
e. 帶有試驗數據打印功能。
6.3 勵磁變壓器參數
6.3.1.結構形式:單相干式;
6.3.2.輸入電壓:340v;
6.3.3.輸出電壓:1.25kv/2.5kv;
6.3.4.額定容量:15kvA;
6.3.5.額定輸出電流:12A/6A;
6.3.6.工作頻率:30~300Hz;
6.3.7.溫升額定容量下運行60min線圈對空氣的溫升不大于60K;
6.4 單臺高壓電抗器參數
6.4.1.結構形式:干式、環氧澆鑄;
6.4.2.額定容量:90kvA;
6.4.3.額定電流:3A;
6.4.4.額電電壓:30kv;
6.4.5.額定電感量:30H;
6.4.6.工作頻率:30~300Hz;
6.4.7.溫升:額定電流下運行60min電抗器對空氣的溫升不大于60K;
6.5 電容分壓器參數
6.5.1.額定電壓30kv;
6.5.2.高壓本體1節,每節額定電壓30kv/0.001uF;
6.5.3.低壓臂電容采用高壓本體相同的材料,溫度系數小,介質低;
6.5 補償電容器參數
6.5.1.額定電壓30kv;
6.5.2.高壓本體1節,每節額定電壓30kv/0.0125uF;

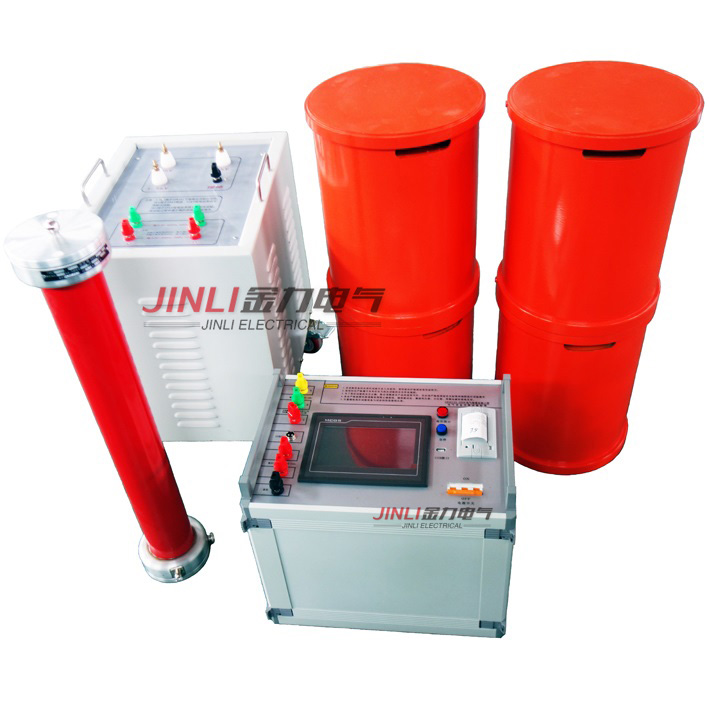

7、 設備配置一覽表
名 稱 | 規格型號 | 單位 | 數量 | 外形尺寸 | 重量 |
調頻電源 | JL1006—15kvA | 臺 | 1 | 450×320×450 | 18 |
勵磁變壓器 | JLB—15kvA/1.25kv/2.5kv | 臺 | 1 | 350×250×450 | 75 |
高壓電抗器 | DK—30kv/3A | 臺 | 4 | φ260×400 | (每臺)50 |
電容分壓器 | FRC—30kv/0.001uF | 臺 | 1 | φ80×350 | 3 |
補償電容器 | BCDR-30kv/0.0125uF | 臺 | 1 | φ150×350 | 8 |
附 件箱 | 套 | 1 |
