開關回路接觸電阻測試儀接線方法和操作流程:
1、回路電阻測試儀按圖二所示四端子接法接線。
2、確認無誤后,接通電源開關,電流表、電壓表顯示為000,可在末位允許一位數跳動。
3、按測量開關后,電流表是否在100A,若不在100A請調節微調旋鈕,使電流為100A并保持穩定,此時電阻表顯示值即為所測電阻值,(若顯示1,即表示所測回路電阻值超量程),數值穩定后,一般5-10秒,請立即記錄并按測量鍵停止測量。
4、如果按正確接線方法使用,而測量電流達不到100A,或者為零,則應檢查所使用大電流線是否截面過小,或者所接回路是否接通。
5、測量結束后,斷開電源開關?;芈冯娮铚y(cè)試儀

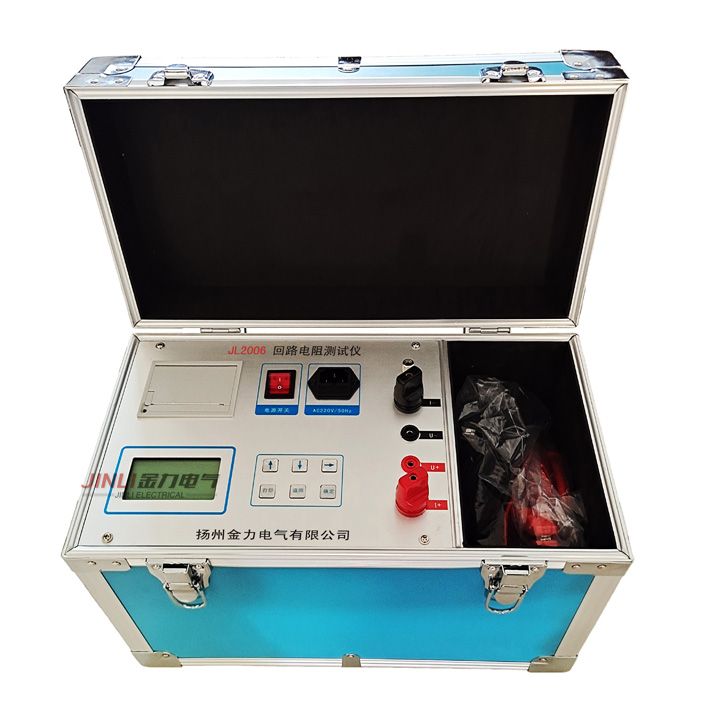

開關回路測試儀是采用數字電路技術和開關電路技術制作,它是用于開關控制設備的接觸電阻、回路電阻測量的設備,其測試電流采用國家標準GB763推薦的100A直流,可在100A電流的情況下直接測得回路電阻或者接觸電阻,并用數字顯示,該儀器測量準確、性能穩定,適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
