保護回路矢量分析儀產品闡述
隨著電力行業的發展和微機綜合自動化產品的推廣應用,保護回路和計量回路的接線正確與否直接影響到電力系統工作的穩定性和電費計量的準確性,而這兩點正是電力系統非常重要的兩個方面。直流電阻測試儀廠家-揚州金力電氣
由于保護裝置和高壓計量裝置的接線比較多,容易造成錯誤接線,而又不易被察覺,(尤其是差動保護的復雜接線,有時高低側同時引入,又存在不同的聯結組別,極易接錯,而在平時運行中又可能不會誤動或拒動,存在很大的隱患)。本公司根據現場測試需要,適時開發出多功能矢量分析儀。
該產品集多功能于一身,具有多種測量功能,主要測量功能為:
相位儀功能—校驗主變差動保護和母線差動的正確性;
電參量測試儀功能—測試電力系統必要的參數;
計量接線檢測儀功能—對三相三線電能計量接線檢進行檢測;
諧波含量測試功能—現場測試電壓和電流的諧波含量;
示波器功能—顯示柱狀圖,做為簡單的示波器,用來觀察測試信號波形。

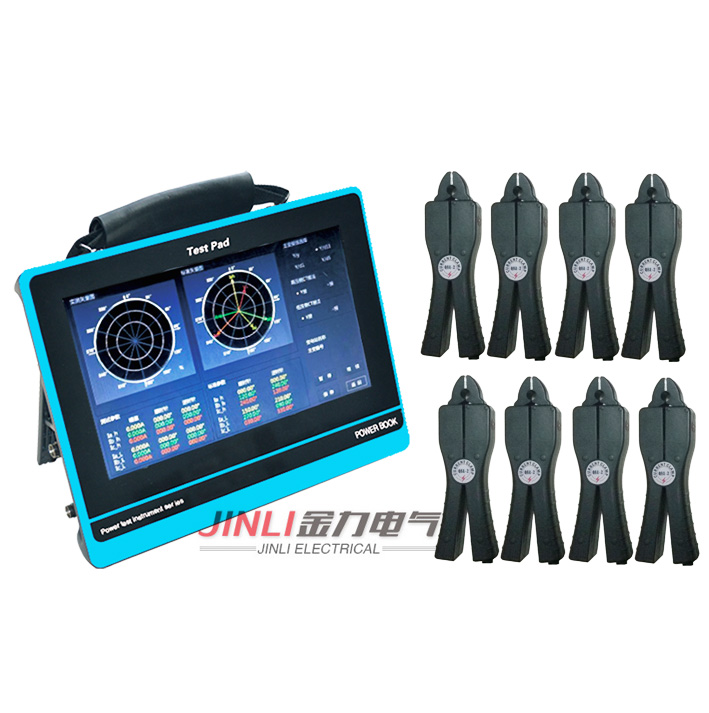

JL5007型保護回路矢量分析儀采用dsp交流采樣,可同時測量3路電壓和6路電流模擬量,儀器首創9通道矢量同屏顯示,人機對話界面友好;自主研發開模的手持式結構,高強度工程塑料,堅固且輕便,使用簡便,大大方便了現場使用,是電力工作者的得力助手。
