480KVA/300KV變頻串聯諧振成套裝置技術書

來源:揚州金力電氣   添加時間:2022-12-09 10:19:20   瀏覽次數:655

480KVA/300KV變頻串聯諧振成套裝置技術書
一.設備制造遵循的國家標準和行業標準
GB2900《電工名詞術語》
GB10229-88《電抗器》變頻串聯諧振
GB/T16927.1-2-1997《高電壓試驗技術》
ZBK41006-89《試驗變壓器》
GB7328-87《變壓器和電抗器的聲級測量》
IEC358(1990 )《耦合電容器和電容分壓器》
IEC1000《電磁兼容性》
GB4793-1984電子測量儀器AQ要求
GB/T2423.8-1995電工電子產品基本環境試驗規程
GB/T3859.1-1993半導體變流器基本要求的規定
GB/T-3859.2-1993半導體變流器應用導則
二.總體技術功能
1. 變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

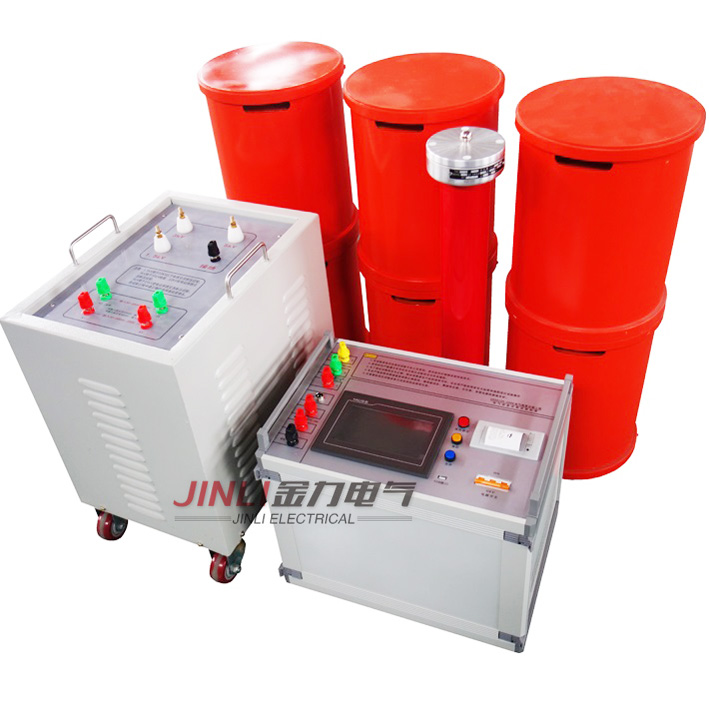

2. 變頻串聯諧振耐壓成套裝置包括以下基本部件:變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。
3.480/300變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求:
10KV纜S=300mm2,長度2000m.
35KV電纜,S=300mm2  800m
35KV開關,變壓器.刀閘試驗。 試驗電壓0-150KV
110KV電纜,S=300mm2  800m
110KV開關,變壓器.GIS.刀閘試驗。 試驗電壓0-300KV
溫度范圍:—10~45℃
海拔高度:≤2000m  相對溫度:≤90%
3.3系統技術參數如下:
a、 輸出電壓波形:正弦波,波形畸變率≤0.5%
b、 輸出分辨率:0.1HZ
c、 輸出頻率范圍:30~300 HZ
d、 額定負載下連續運行時間:30min,且各部件溫升≤35K
e、 品質因數:30~300
f、 不穩定度:0.01%
g、 系統測量精度:1.0級
h、 輸入工作電源:380V、50HZ
i、 系統噪聲:≤60分貝
3.4系數使用功能:
a、 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
b、 具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
c、 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
d、 具備過壓、過流保護功能,并可任意整定設置。
e、 具備放電保護功能,在高壓發生閃絡時,可自動降電源,同時可以提示“電保護”及相關信息。
f、 具備掉電保護功能。
g、 具備過熱保護功能。
h、 具備零值保護功能,系統和變頻電源只能零啟動、零退出。
i、 具備各種數據打印功能。
j、 具備系統故障自診斷功能。
三、本裝置特點:
1、 主機保護功能齊全,有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能,出廠前經滿負載試驗合格。
2、 勵磁變壓器箱為雙層鋁塑結構,美觀輕巧。高壓側圈為二組線圈。
3、 電抗器可任意組合串聯或并聯。
四、具體技術性能參數
480/300變頻串聯諧振試驗成套裝置

設備配置(供貨)清單

序號

配套名稱

型 號 規 格

規   范

單位

數量

重量

1

變頻電源

30/0.4

30KVA

輸入AC220V-380V

1

48kg

2

勵磁變壓器

30KVA/

30KVA

輸入220V/380V

輸出3500V/7000V

1

168kg

3

高壓電抗器

45KV/2A

45KV

1.5A/100H

8

56kg

4

電容分壓器分體

TRF/0.001

300kv

300KV/100V

1

50kg


高壓補償電容

100KV/.001

100KV/0.02

3

32 kg

5

附件箱

輸入輸出線、橡膠軟連線、分壓屏蔽

線、接地軟線
