揚州試驗變壓器廠家介紹-高壓試驗變壓器的工作原理

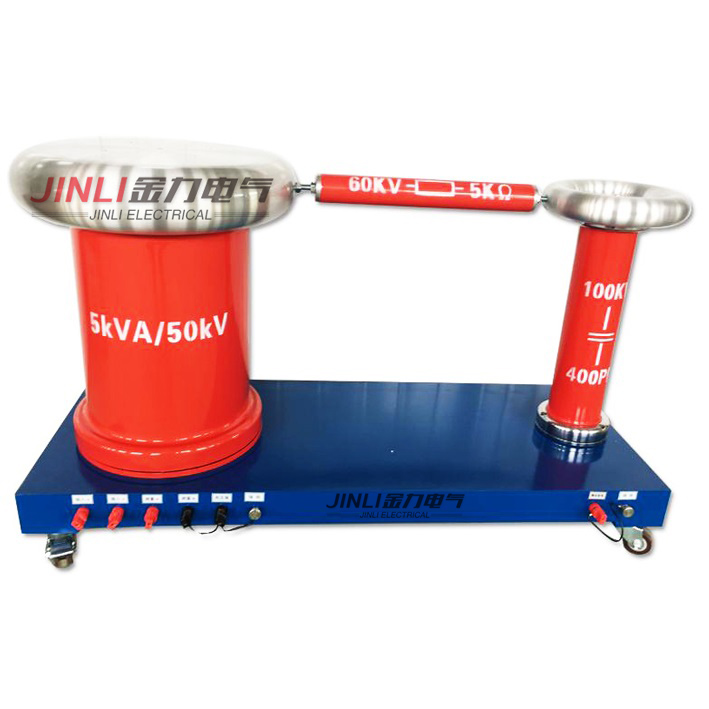

產品簡介:

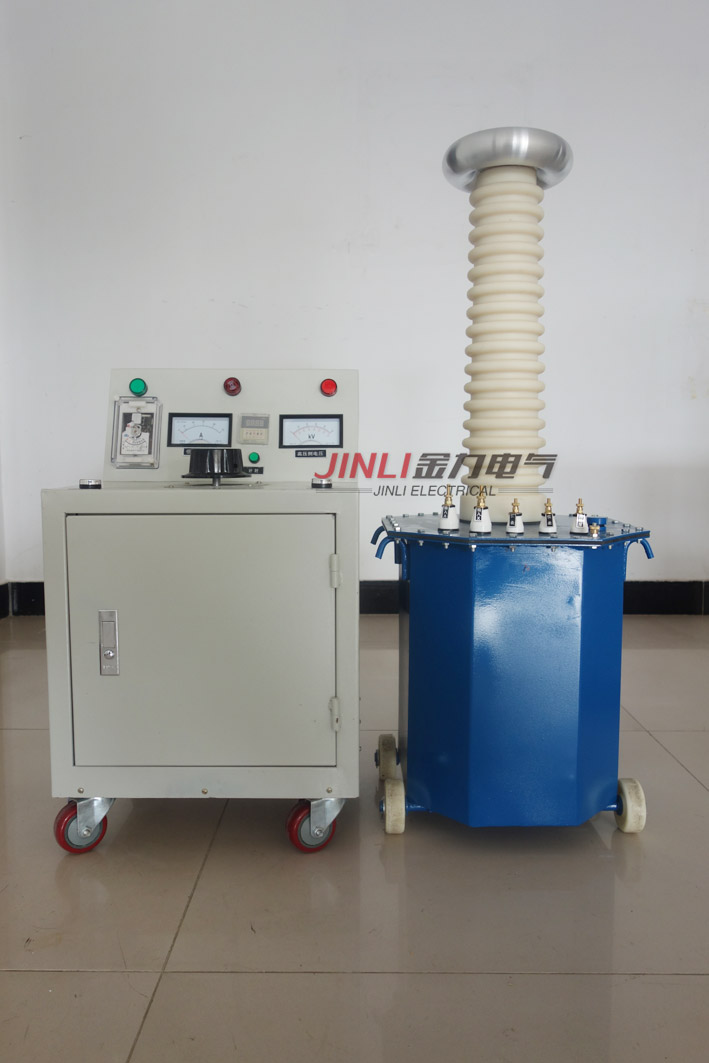

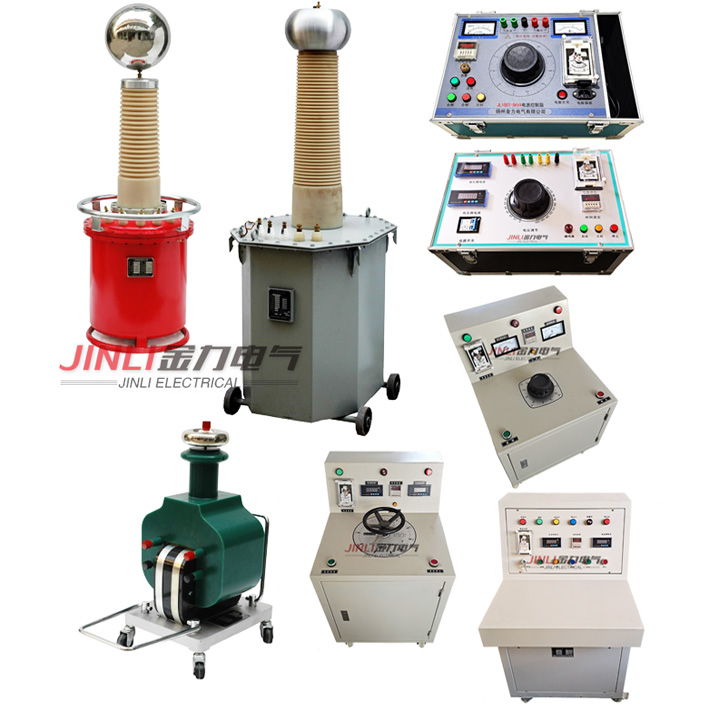

設備低壓線圈在外,外表線圈為一獨立繞組,通常狀況下為100V。殼體為八角形,10KVA以上的實驗變壓器裝有可移動的鐵輪。
油式試驗變壓器具有重量輕、體積小、移動便利、性能優越等特色 一、油浸式實驗變壓器的結構:
本系列產品鐵芯為單相芯式,選用優質冷軋取向硅鋼片疊制而成,緊固辦法選用鋼材作夾件。高壓線圈為圓筒多層塔式,由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,外表線圈為一獨立繞組,通常狀況下為100V。殼體為八角形,10KVA以上的實驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動便利、性能優越等特色。
工作原理:
1、溝通、交直流試驗變壓器:

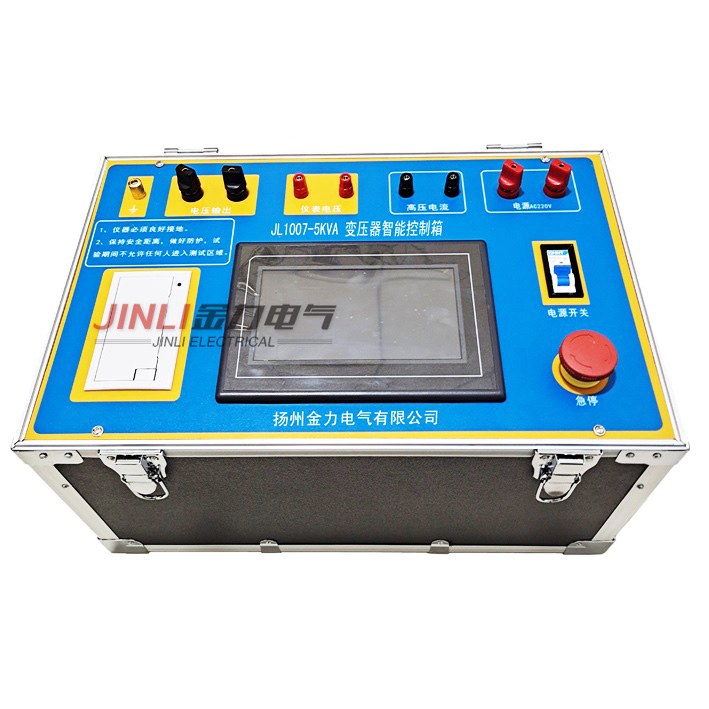

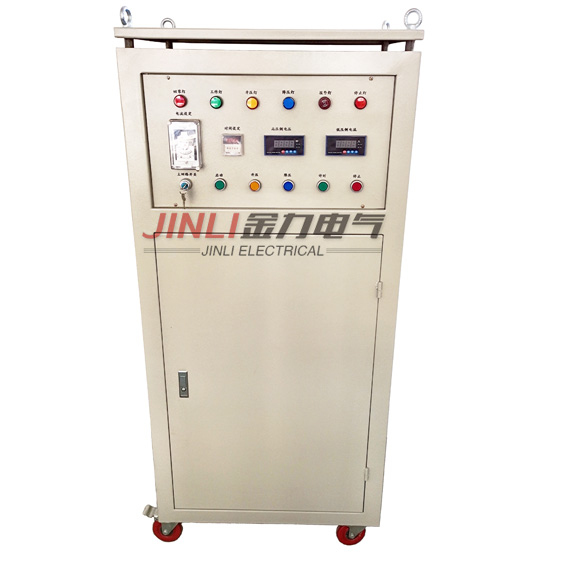

將工頻電源輸入操作箱(或操作臺),經自耦調壓器調理電壓輸入至實驗變壓器的初級繞組。依據電磁感應原理,在次級(高壓)繞組可取得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可取得直流高壓,其幅值是工頻高壓有效值的1.4倍。只不過在運用直流時應抽出短路桿,在運用溝通時,刺進短路桿。
2、帶抽頭高壓試驗變壓器:
為了一起滿意一個變壓器電壓較高電壓較小與電流較低電流較大之間的對立,將高壓繞組分紅兩個來繞,一個是電流較大的繞組,另一個是電流較小的繞組,然后兩個繞組串接別離引出,原理示意圖
3、串級高壓實驗變壓器:
為了得到更高電壓的實驗變壓器,也可選用串級的辦法取得更高的電壓。圖2為三級串級實驗變壓器的原理接線圖。其間三臺變壓器的容量和電壓聯系滿意:P1=2P2=3P3,U(總)=1U+2U+3U。
技術指標:
>額外容量:1~300KVA
>單臺額外輸出電壓:
(AC) 50、100、150、200、300KV
(DC) 70、140、210、280KV
>額外輸入電壓:200V、400V
>變比:500/1、1000/1、1500/1、2000/1、3000/1
>變比差錯:≤±1.5%
>阻抗電壓:<10%
