電壓互感器常見異常的判斷
(1)三相電壓指示不平衡:一相降低(可為零),另兩相正常,線電壓不正常,或伴有聲、光信號,可能是互感器高壓或低壓熔斷器熔斷;
(2)中性點非有效接地系統,三相電壓指示不平衡:一相降低(可為零),另兩相升高(可達線電壓)或指針擺動,可能是單相接地故障或基頻諧振,如三相電壓同時升高,并超過線電壓(指針可擺到頭),則可能是分頻或高頻諧振;
(3)高壓熔斷器多次熔斷,可能是內部絕緣嚴重損壞,如繞組層間或匝間短路故障;
(4)中性點有效接地系統,母線倒閘操作時,出現相電壓升高并以低頻擺動,一般為串聯諧振現象;若無任何操作,突然出現相電壓異常升高或降低,則可能是互感器內部絕緣損壞,如絕緣支架繞、繞組層間或匝間短路故障;
(5)中性點有效接地系統,電壓互感器投運時出現電壓表指示不穩定,可能是高壓繞組N(X)端接地接觸不良。

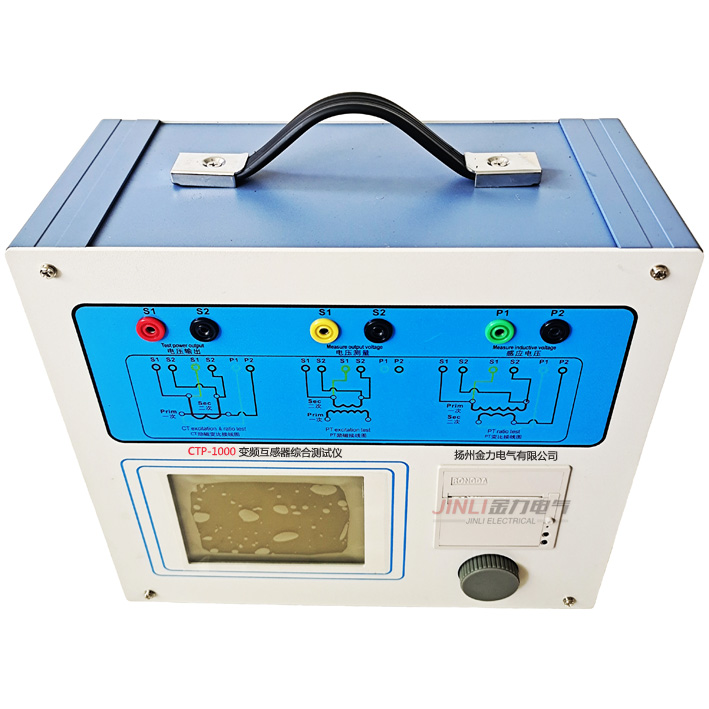

揚州金力電氣專業生產提供的“變頻互感器綜合測試儀”規格齊全,“變頻互感器綜合測試儀”有良好的售后服務和優質的解決方案,歡迎您來電咨詢“變頻互感器綜合測試儀”詳細信息!
