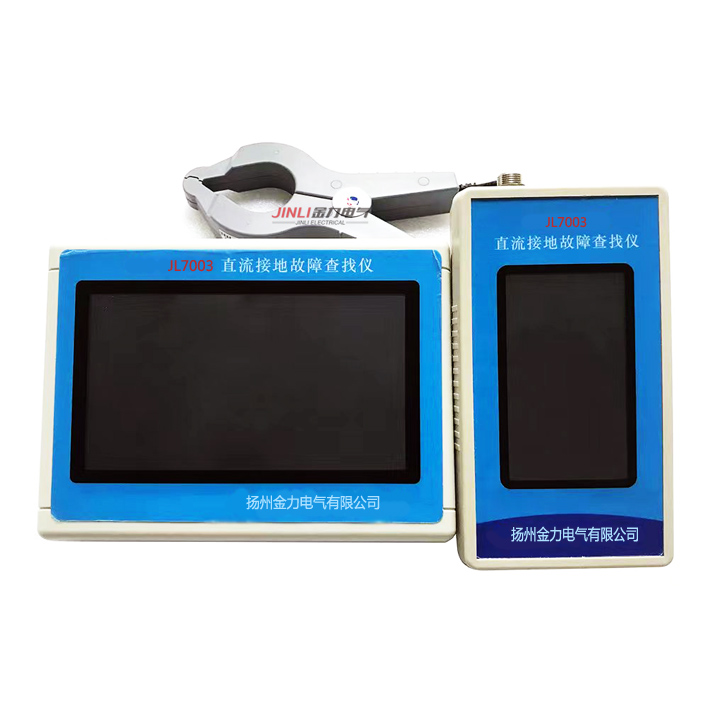

超低頻高壓發生器廠家介紹:直流接地電阻故障測試儀查找方案以及操作步驟
一,查找接地時,將光標移至連續檢測,按下確認鍵,用鉗形電流表,在直流母線上各支路檢測電流,與測試儀電流比較接近的值,亦為接地支路順此線向下檢測,直至找到接地點。檢測完畢按取消鍵逐步返回。
二,紅色夾子接正極母線,黑色夾子接負極母線,接地端接地應良好,即直流屏的鐵殼。
三, 插上電源,打開220V交流電源開關
四, 如果手動檢測時,檢測到正級接地,不應再手動檢測負極接地。如果檢測到負級接地,不應手動檢測手動正級接地。否則將造成內置保險損壞,儀器將不能使用,必須更換保險后在使用。
五, 待數據處理完畢,按選擇鍵顯示測試項目,應將光標移至自動檢測,按下“確認”鍵,將自動檢測接地電壓值,接地電流值,接地電阻值,無接地時,接地電壓+110V、-110V‘接地電流值為0A接地阻值為0歐。
六, 打印:當儀器檢查完畢須打印時,將光標移到打印處,按“確認”開始打印。直流接地電阻故障測試儀查找方案與步驟
