變頻串聯諧振成套耐壓試驗裝置-耐壓試驗使用注意事項？

　　1、在使用本裝置進行耐壓試驗前，請按照試驗程序對試品進行絕緣電阻測量，確認試品符合相關絕緣要求，方可進入下一步變頻串聯諧振耐壓試驗。

　　2、使用本發明的設備和壓力測試裝置開始之前，交通重新檢查配線是正確的，如：字段變壓器（變壓）設備（變壓器）拖施加電壓輸出電纜（電纜）線連接到zui在較低的反應器的下端;上部電高電壓輸出線電抗器和一個補償電容分壓器的上端連接線必須保持空閑的，而不是靠近或周圍的物體，以防止高電壓時，材料的排出。因為您的每一次小小一個失誤，都會對企業設備、人員可以造成學生無可挽回的損傷。而每次修正，為現場AQ人員和設備，將是多么的珍貴;

　　3、出于對人員、設備進行AQ的考慮，本裝置對接地設計要求具有較高。 變電站內接地網連接時，應預先將接地樁，開關柜，變壓（壓變)(變壓器)外殼污物(土)，鐵銹，油漆等進行連接，保證接地線(又稱防雷線）與接地裝置的有效連接；現場作業無接地裝置時，可選用約150CM長的金屬桿，相對潮濕的地面，并可將金屬桿埋入地面不小于120CM，保證設備接地可靠.

　　4、設備功率（指物體在單位時間內所做的功的多少）電源應使用兩根火線380V，儀器工作220V電源火線應與380V火線分接。電源線等設備，以避免使用焊接，以防止干擾。如使用發馬達控制電源管理工作時，零線接地；

　　5、試品出現放電，儀器過壓保護返回，會對儀器造成損害，盡管我們經過了無數次模擬（定義:對真實事物或者過程的虛擬）試驗或設置了種種保護。但是，放電過程中成千上萬的其他宛不同世界的問題，再加上更多的野外作業設備，交通運輸環境，使用較差的環境中，這種現象因此，強烈建議您：以運輸防震，防塵措施（參見解決方案問題），并閱讀“注意事項”。

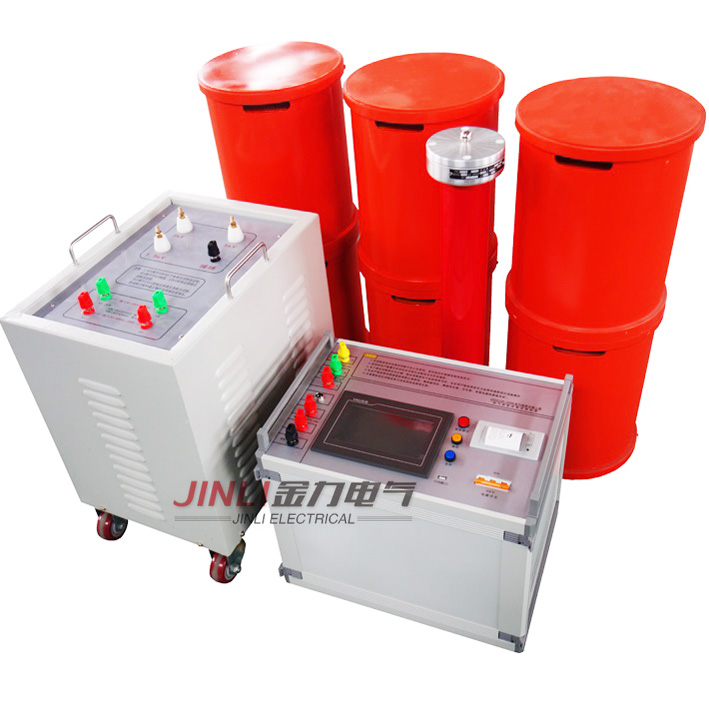

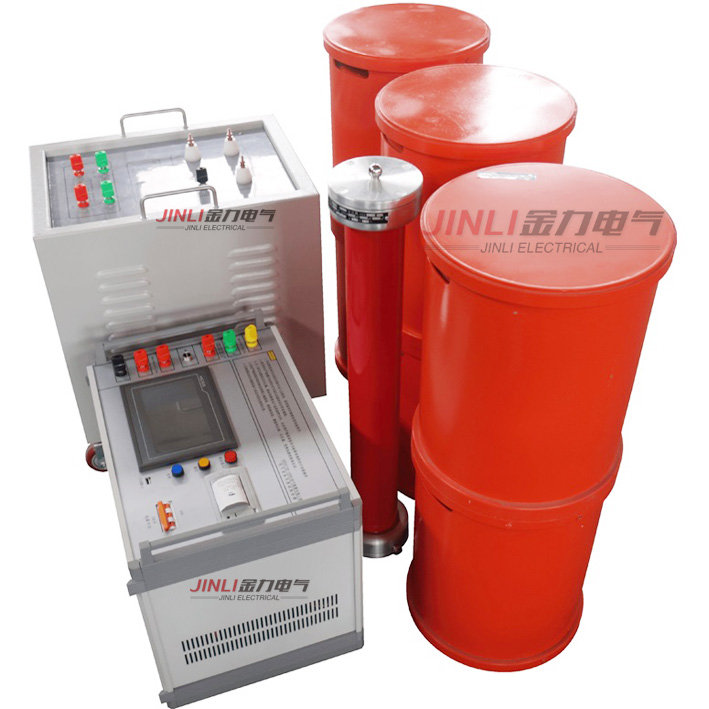

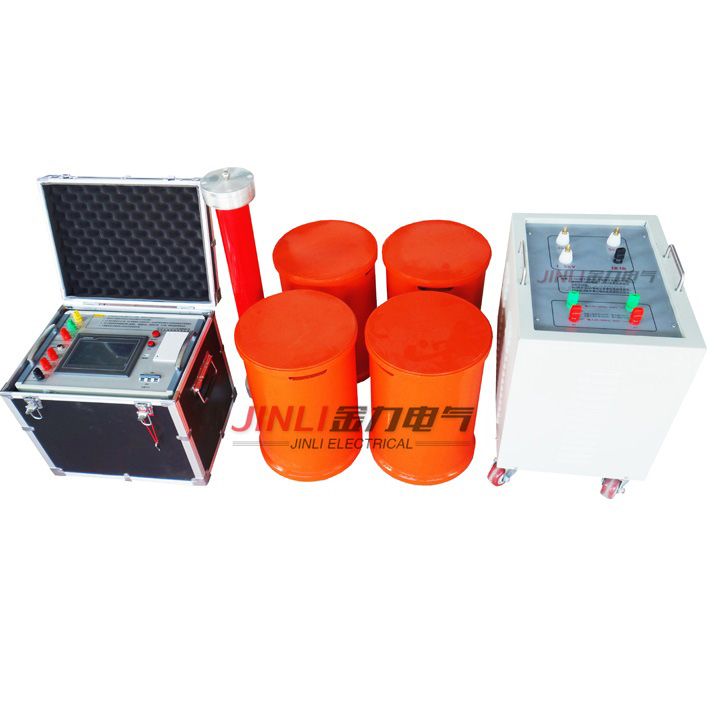

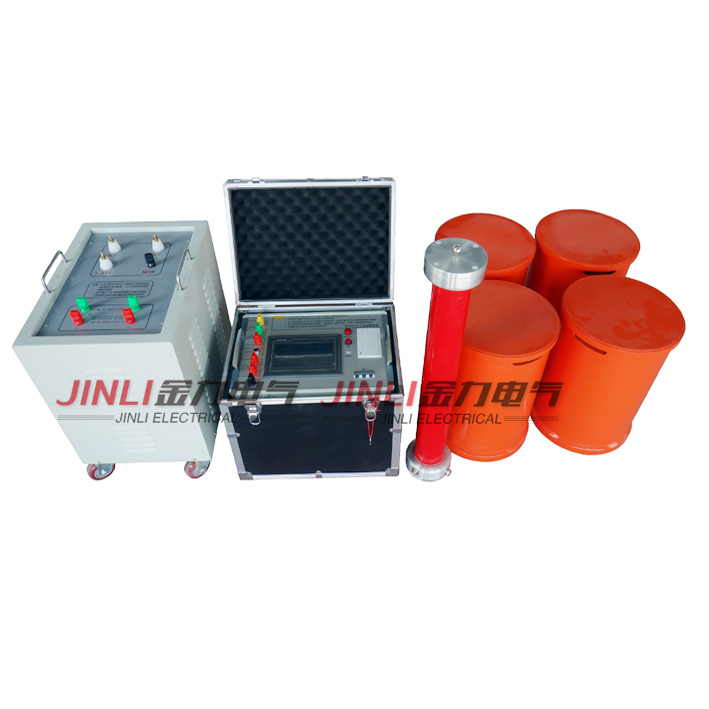

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
