測量局部放電的目的及原因
1、目的驗證變壓器電場強度設計、結構、制造、澆注工藝水平是否正常,檢查變壓器在長期工作電壓下能否正常運行。
對于任何一種絕緣結構,包括變壓器的絕緣結構,內部都難免存在氣泡(氣隙)和雜質。在相同的電場下,介電常數小的氣泡會承受更高的電場強度。因此,理論上,當外加電壓達到一定值時,這些部分往往會先放電,這就是局部放電。
注:局部放電測量應在所有絕緣測試完成后進行。改變變壓器在長期運行中,其內部絕緣的一些薄弱部位在高場強的作用下會發生局部放電。短期放電雖小,但長期存在會影響局部放電配件的絕緣材料性能。下降,終導致 產品絕緣系統擊穿。
確定變壓器在一定規定電壓下的局部放電容量,確定變壓器局部放電的起始電壓和熄滅電壓,對于評價干式變壓器產品的設計結構和制造質量非常重要。在澆注式干式變壓器產品中,由于絕緣材料為實心結構,局部放電的大小對產品的使用壽命有非常直接的影響。因此,將干式變壓器產品的局部放電控制在較小的水平是制造商和制造商的責任。用戶的普遍共識。
2、局部放電的原因:
使用的絕緣材料有局部缺陷;氣泡、水分或各種雜質混入絕緣結構;絕緣結構中存在一些不良的電氣連接;絕緣結構個別區域的電場強度過高。
3、局部放電測試設備
無局部放電耐壓試驗裝置
工頻無局部放電試驗裝置

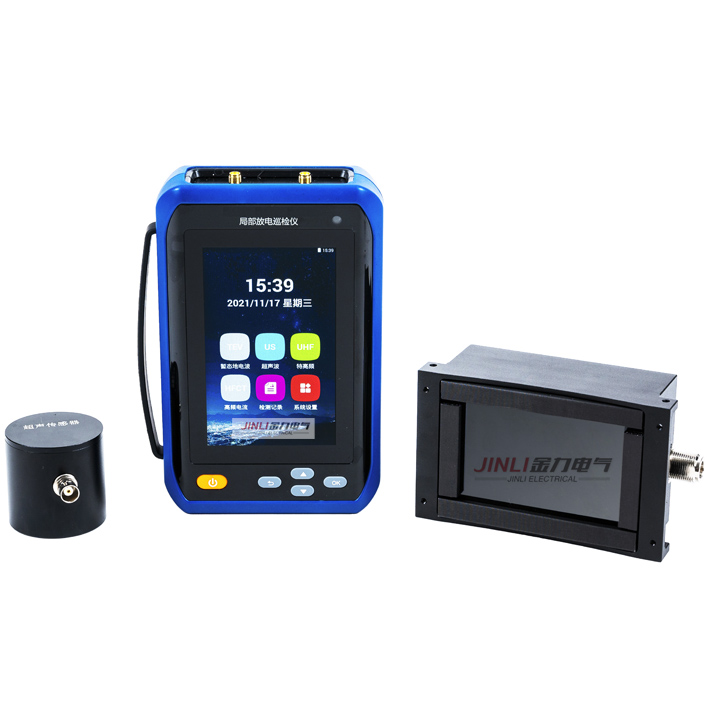

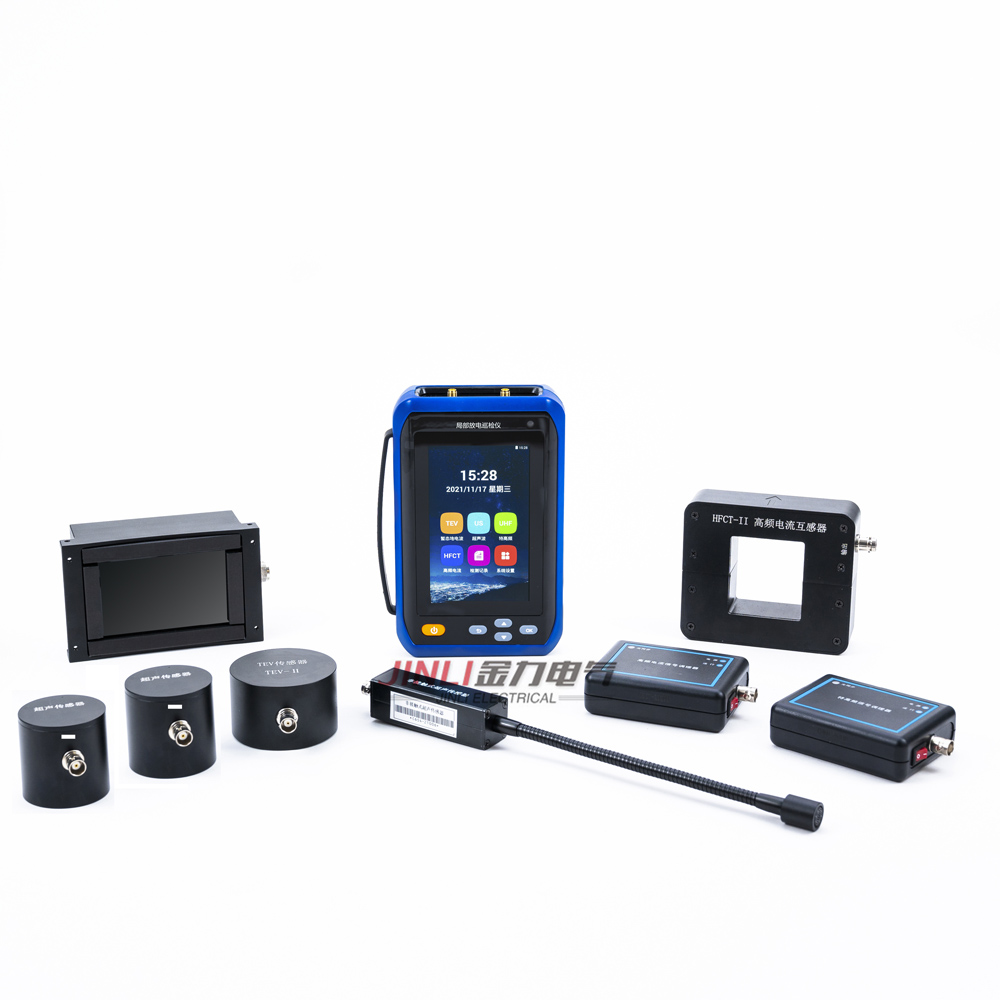

手持式局部放電檢測器
4、局部放電試驗中的干擾及預防措施
(1)高壓試驗電路中的電暈放電,預防措施:使用足夠直徑的高壓線。線材車削或突出的尖銳部分加金屬球或雙環屏蔽;在句子上使用開窗功能避免電暈放電波形
(2)電源側干擾、預防措施使用隔離變壓器和低通濾波器;減少接地回路的長度,以確保良好的接地。
?。?)高壓電氣連接中的放電,預防措施確保高壓連接處無接觸不良,并確保測試區域無浮動電位金屬物體。
(4)空間電磁干擾、防范措施采取屏蔽措施,如建設屏蔽實驗室;空間固定干擾的窗口濾波使用電橋平衡電路
