JL1106絕緣靴手套耐壓試驗裝置具體操作步驟
絕緣靴手套耐壓測試儀是絕緣靴(手套)批量試驗的設備。絕緣靴手套耐壓測試儀有效的解決了過去不規范試驗,提高了工作效率、保障了工作AQ,是理想的絕緣靴(手套)設備。

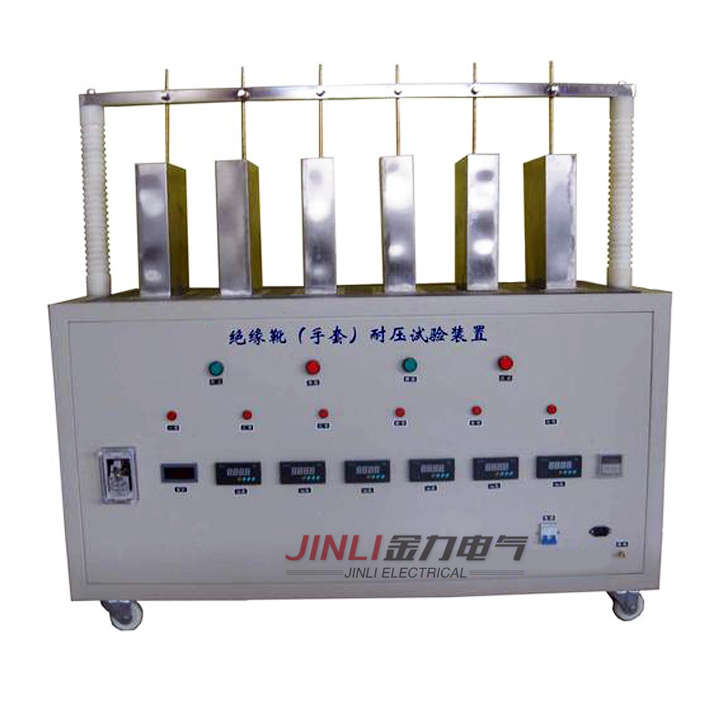

絕緣靴(手套)耐壓試驗裝置分兩部件,一部件為水槽、二部件為控制臺。水槽分上下區,上區為6只小水槽,下區為試驗變壓器,可一次做6只絕緣靴或6只絕緣手套耐壓試驗。同時顯示絕緣靴或絕緣手套的泄漏電流??刂婆_設有過流保護、零位保護、時間保護及報警等功能。
絕緣靴手套耐壓試驗裝置試驗步驟:
1、將水槽內加入三分之二的水,并固定在絕緣臺面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內,絕緣手套用探棒上的絕緣夾夾住,絕緣靴及絕緣手套上口不能弄濕,保持絕緣靴及絕緣手套上口干燥。
3、調節高壓管上的松緊羅絲,將探棒深入絕緣靴及絕緣手套內的水中并擰緊松緊螺絲以固定探棒。
4、將水槽箱接樁接地,水槽箱插座接入控制箱輸出插座,并將水槽箱上的每只毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源,并將接地端接地。
6、絕緣靴手套耐壓試驗裝置設置好試驗時間及過流保護值。
7、接通電源前,將調壓器回到零位,合上閘刀,斷開按鈕燈亮,如需報警按下報警開關,報警器發出聲光報警。按下啟動按鈕,啟動按鈕燈亮,同時報警器停止報警表示已通電等待升壓。
8、順時針勻速旋轉調壓器手柄升壓,并密切注意控制箱儀表及水槽箱毫安表的情況。
9、如果水槽箱的毫安表有異常,將有異常的毫安表對應的毫安表開關擰到“通”位置上,以保護毫安表遭過電流損壞。
10、當?shù)竭_所需電壓時,打開時間繼電器開關,時間繼電器計時。
11、當時間繼電器到達設定時間時,報警器再次報警,提醒耐壓時間已到。
12、逆時針旋轉調壓器手柄降壓,然后關掉時間繼電器開關并按下斷開按鈕,拉下閘刀,試驗結束。
13、除非試驗允許,決不允許全電突然斷電。
14、絕緣靴手套耐壓試驗裝置試驗中如果被試品短路或故障擊穿,過流整定器動作切斷高壓輸出。
