水內冷絕緣電阻AQ措施,水內冷電阻測量方法

來源:揚州金力電氣   添加時間:2024-02-21 09:50:11   瀏覽次數:498

水內冷絕緣電阻AQ措施,水內冷電阻測量方法


為什么選用水內冷絕緣電阻測量


水內冷絕緣電阻是測量水利發電機絕緣性能的ZY測量工具,在結構上與傳統絕緣電阻不太相同,由于雙水內冷發電機組水直接從線圈導線的內部進行冷卻,測量時需要接匯水管測量,而傳統絕緣電阻是沒有這種測量條件的, 雙水內指的是定子繞組和轉子繞組都是通過水冷卻,水內冷發電機絕緣電阻測試儀下面說一下AQ措施和測量方法,該方法與措施同樣適用于單水內冷機組的絕緣試驗。


水內冷AQ措施


1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、儀器應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試過程中嚴禁碰觸測試引線!

7、測試完畢后zui好短路測試端人工放電!

8、嚴格遵守AQ操作規程。

9、非測試人員必須遠離高壓測試區,測試區必須用柵欄或繩索、警視牌等明顯表示出來。

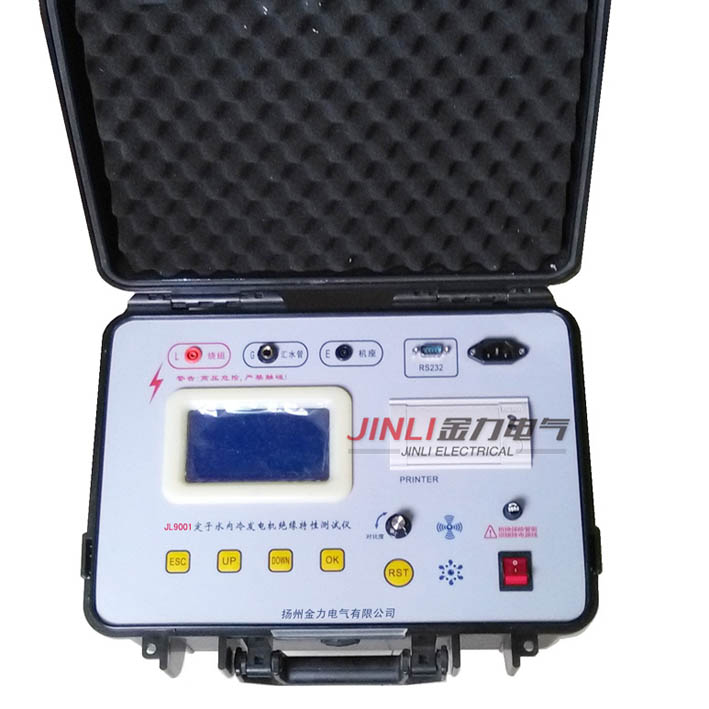

水內冷發電機絕緣電阻測試儀是ZY于水內冷發電機的絕緣測試,采用全封閉高壓技術,32位控制器為控制核心,全中文操作界面,輸出電流大于25mA,輸出電壓zui大5000V,水內冷是由高精度微電流測量系統和數字升壓系統兩大主體部分組成,實現絕緣電阻、吸收比、極化指數的自動測量,大屏幕顯示,外形美觀。


測量接線方法


1、線路L為高壓輸出端,由高壓電纜引至被測線端,例如接至電機繞組。

2、匯水管 G 接到水內冷發電機的匯水管上。(注:有多個匯水管出口時,應當用 截面積大于 2.5mm2 的銅導線將各匯水管口連接,以保障測量值的準 確度)如果不是測量水內冷發電機,將該端子懸空即可。

3、基座 E 接在發電機的機座上。如果不是測量水內冷發電機,將該端子接被測 設備絕緣的外殼。

注意:水內冷發電機定子絕緣電阻測量方法分為通水和不通水兩種。在通水或不通水時,都必須將匯水管接至兆歐表的屏蔽端子上。
