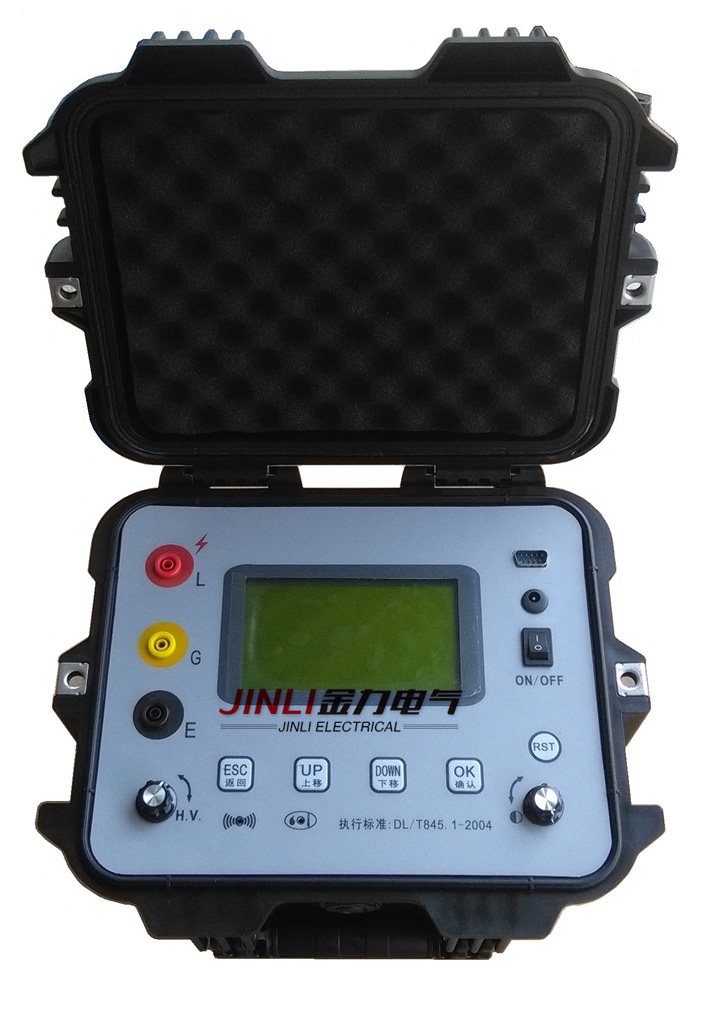

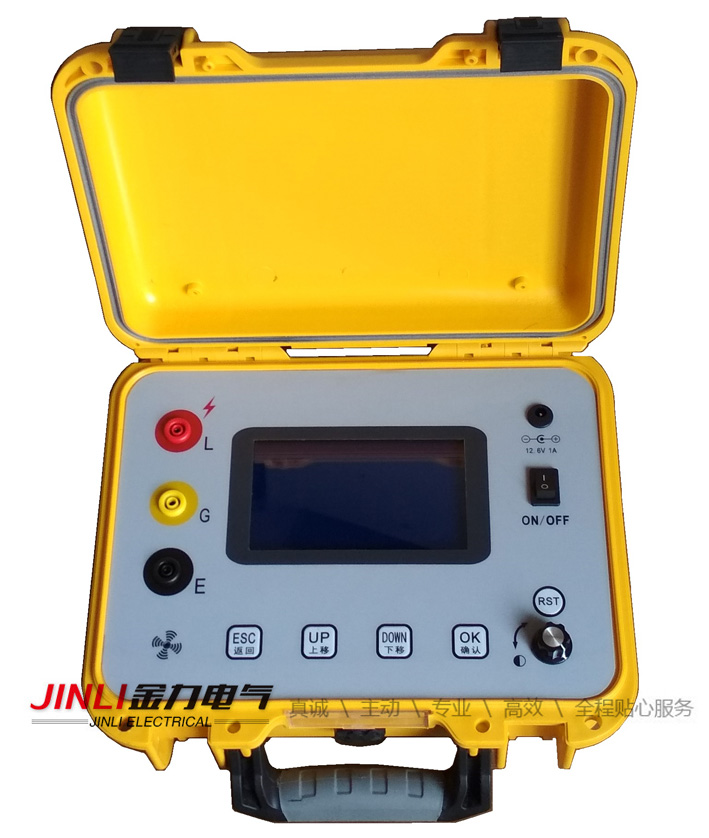

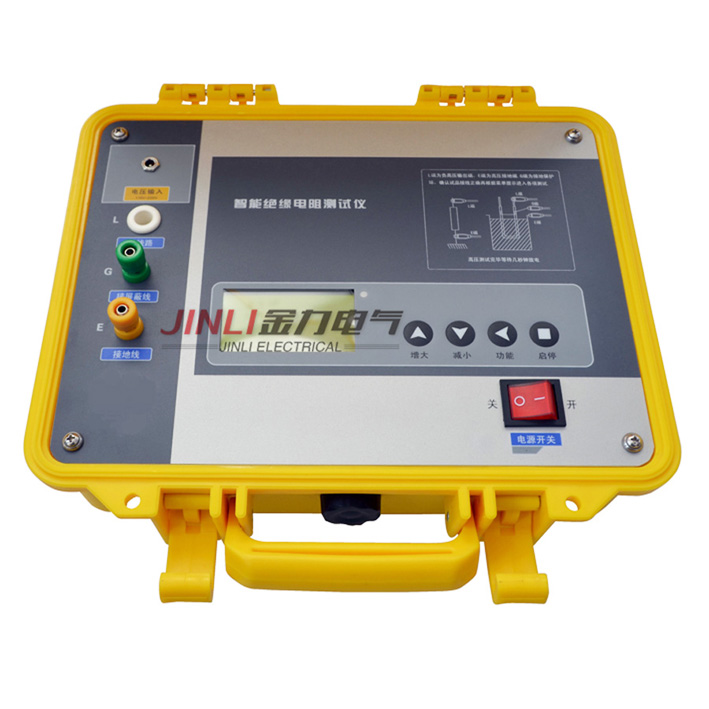

JLGM-5KV高壓數字兆歐表-可調高電壓絕緣特性測試儀
產品特性
1)采用微電腦控制,菜單操作,大屏幕液晶LCD點陣顯示,性能穩定,屬智能化儀表。
2)抗干擾能力強,適合在強電磁干擾環境中測量。
3)有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV共7個電壓輸出檔。
4)各檔高電壓同時可以從零開始連續調節。
5)自動測量R15、R60、R600,自動計算吸收比、極化指數。
6)帶載能力強,短路電流約5mA。
7)測量范圍大為0 ~10TΩ,自動切換量程。
8)模擬條指針與數字顯示相結合,形象的表明數據的變化趨勢及準確的測量結果。
9)隨時顯示測試時間,且每隔15秒蜂鳴器自動鳴叫提示。
10)測量完畢自動泄放高壓,高壓泄放時間不超過30秒。
11)自動測量環境溫度、空氣濕度及每次測試的日期與時間。
12)能保存60組測量結果,且數據20年可不丟失。
13)自帶RS232串行接口,能與計算機數據通信。
14)5分鐘無操作,系統自動蜂鳴提示關機。
15)具有全面完善的保護功能,工作可靠性高。
產品參數
JLGM-5KV高壓數字兆歐表-可調高電壓絕緣特性測試儀
額定測試電壓 | 50V ~ 5.0KV |
測量上限值 | 100GΩ ~ 10TΩ |
測量下限值 | 0.1MΩ |
輸出電壓誤差 | ±5% |
短路電流 | 約5mA |
準確度等級 | 5.0級 |
下半量程范圍基本誤差 | ±( 5%·Rx + 1d ) |
上半量程范圍基本誤差 | ±( 10%·Rx + 2d ) |
高壓顯示誤差 | ±( 5%·Ux + 1d ) |
溫度測量誤差 | ±0.5℃ |
空氣濕度測量誤差 | ±2%RH |
供電電源 | 14.8V 鋰電 |
電池一次充電使用時間 | 30天 每天10次DAR和5次PI測試 |
絕緣電阻 | > 500 MΩ(測試線與機殼間) |
耐壓 | AC10.0kV 50Hz 1min (測試線與機殼間) |
工作溫度與濕度 | 0℃ ~ + 40℃ < 85%RH |
貯存溫度與濕度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 270(L)×240(W)×165(H) (mm) |
重量 | ≈ 4.5kg |
