一、產品簡介
JL1200高低壓鉗形電流表,屬于高壓測量工具,由鉗形電流表配用高壓絕緣桿組成。鉗形電流表內部采用掩膜集成電路,連接絕緣桿用于60kV以下的具有絕緣外皮的線路或35kV裸導線高壓線路電流測量。在不使用絕緣桿時,還可以當作高精度低壓鉗形電流表、漏電流表使用,能準確分辨出0.1mA的電流或漏電流。
它具有使用簡單﹑攜帶方便的特點。配備了絕緣桿,攜帶使用方便。其使用了高精度CT技術,確保了常年無間斷測試的高精度、高可靠性、高穩定性。
高低壓鉗形電流表還具有峰值保持、數據保持、數據存儲等功能,其鉗形電流表通過前推或退拔絕緣桿能方便鉗夾或撤離被測導線,省時快捷.能廣泛用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。絕緣桿具有輕便、防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。
二、產品參數
量程 | 0.0mA-1200A(50/60Hz自動) |
分辨率 | 0.1mA |
鉗口尺寸 | φ50mm |
測試精度 | ±2%±5dgt |
采樣速率 | 2次/秒 |
功能 | 高低壓電流測試 |
電源 | DC6V 7號堿性電池(1.5V AAA×4) |
測試方式 | 鉗形CT |
外形尺寸 | 主機尺寸:寬厚高87*37*262mm |
LCD尺寸 | 48mm×31mm |
儀表總質量 | 2.5Kg(含絕緣桿和電池) |
溢出顯示 | 超量程溢出功能:“OL”符號顯示 |
數據存儲 | 99組 |
數據存滿 | 數據存滿功能:“FULL”符號顯示 |
電池電壓 | 當電池電壓降到5.2V時,電池電壓低符號顯示 |
絕緣桿 | 五節絕緣桿(共5米) |
絕緣強度 | AC 60kV/rms |
線路測試 | 線路電壓60kV以下有絕緣外皮導線測試,35kV以下裸導線測試(帶絕緣桿操作) |
工作溫度 | -10℃~40℃ |
存放溫度 | -10℃~60℃ |
相對濕度 | 0℃~31℃≦75%,31℃~40℃≦50% |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |

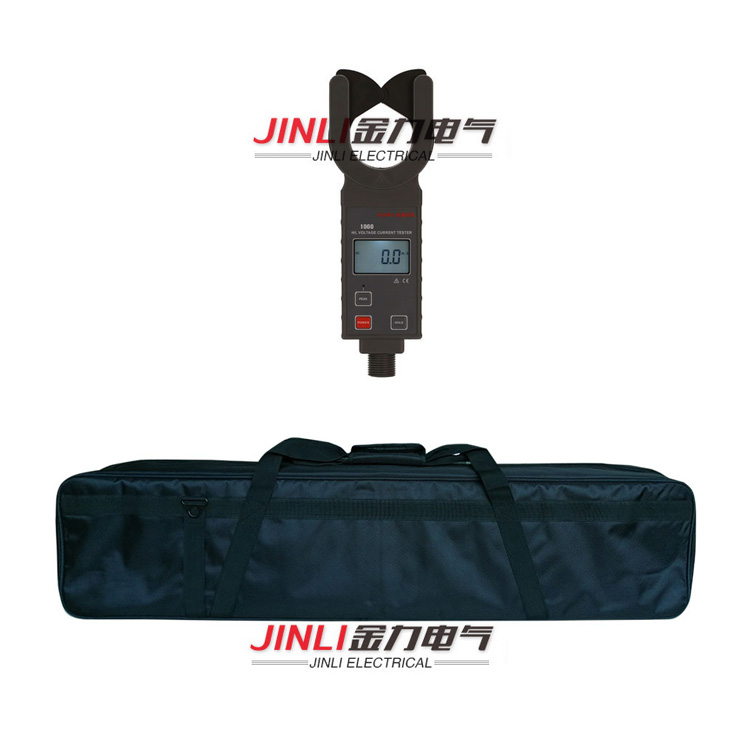

三、產品裝箱單
檢測儀 | 1臺 |
絕緣桿 | 1套(共5米) |
儀表包 | 1個 |
檢測儀電池 | DC6V 7號堿性電池(1.5V AAA×4) |
說明書、保用證 | 1套 |
