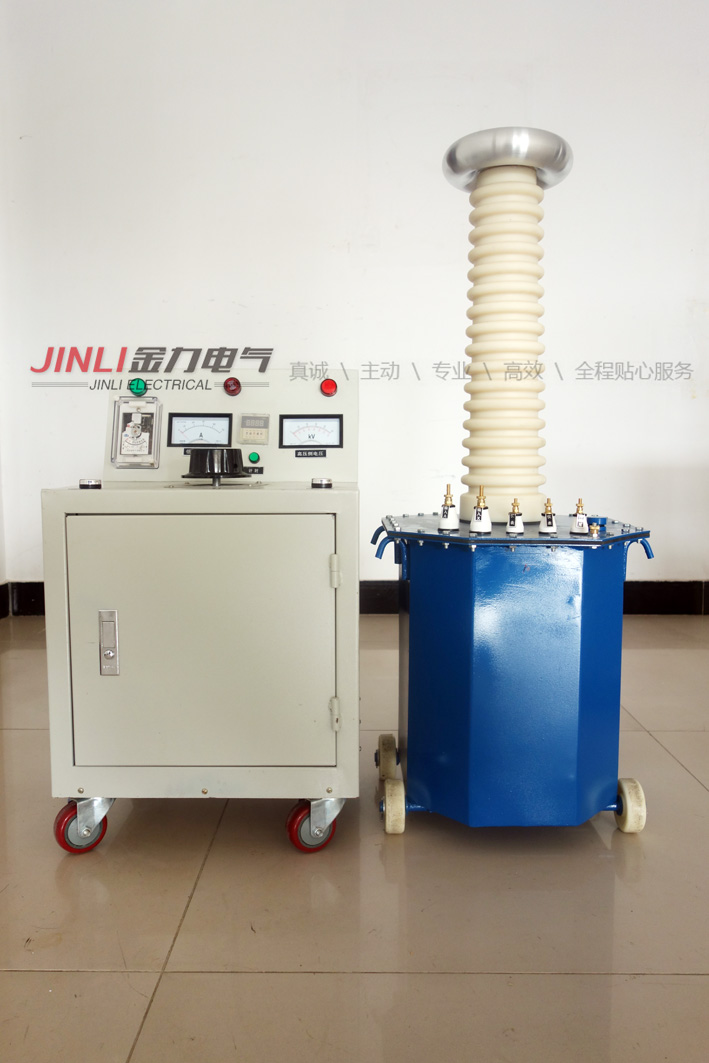

JL1007-15KVA/65KV 工頻交直流耐壓試驗裝置
概述
JL1007系列試驗變壓器是我公司在原TDM型試驗變壓器的基礎上改進的新?lián)Q代產品。與傳統的試驗變壓器相比較,本系列產品具有如下特點:
1. 緣結構方面,根據變壓器油“距離效應”原理,采用多層次絕緣,把變壓器內的內絕緣分割成多路油道,從而提高絕緣程度,縮小了體積。
2. 解決了TDM系列變壓器的滲漏油問題,由于TDM系列變壓器無儲油器,所以當氣溫過高時,油膨脹后從油咀滲漏出來,而該系列產品將注油孔設在套管頂部,套管中油與器身中油相通。所以該套管除具有裝硅堆.短路桿和串激桿等功用外,還相當于變壓器儲油器。
3. 本系列產品采用金屬固定引線和均壓,從而消除了放電現象。
4. 漬箱結構緊湊,外觀新穎,體積?。亓枯p。
5. 鐵芯為單框芯式,使用DQ型,0.30mm冷軋取向硅鋼片疊成,用新的特殊材料予以緊固,取代了傳統的穿芯螺桿。線圈為同心圓筒.多層塔式結構。
JL1007-15KVA/65KV 工頻交直流耐壓試驗裝置
一. 主要技術指標
1. 輸入電壓 0-400V 輸入電流:37.5A 儀表電壓:100V
2. 額定高壓 AC: 0-65KV/90KV 輸出電流:230 Ma
3. 額定容量 15kVA 運行時間:60S
