JL1006-360kVA/240KV變頻串聯諧振試驗裝置

一、 被試品對象及試驗要求

1．35kV/300mm²電纜交流耐壓試驗，長度2000m，電容量≤0.38μF，試驗頻率為30-300Hz,試驗電壓52kV。

2、滿足240MVA/220kV以下變壓器中性點交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤160kV。

3、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤230kv

二、 工作環境

1. 環境溫度：－15⁰C–45 ⁰C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 裝置主要技術參數及功能，

1. 額定容量：240kVA；

2. 輸入電源：?jiǎn)蜗?80V電壓，頻率為50Hz；

3. 額定電壓：40kV；

4. 額定電流：12A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

四、 設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

五裝置容量確定

1、35kV/300mm²電纜，長度2000m，電容量≤0.38μF，試驗頻率為30-300Hz,試驗電壓52kV。

頻率取35Hz

試驗電流 I=2πfCU_試=2π×35×0.38×10^-6×52×10³=4.3A

對應電抗器電感量 L=1/ω²C=54H,

設計6節電抗器，單節電抗器為60kVA/40kV/75H

2、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤230kV。

頻率取92Hz

試驗電流 I=2πfCU_試=2π×92×6000×10^-12×230×10³=0.8A

對應電抗器電感量 L=1/ω²C=475H,

設計6節電抗器，單節電抗器為60kVA/40kV/75H

驗證:1、35kV/300mm²電纜交流耐壓試驗，長度2000m，電容量≤0.38μF，試驗頻率為30-300Hz,試驗電壓52kV。

使用電抗器6節串聯，此時電感量為L(zhǎng)=50×2.1/2=54H

試驗頻率f=1/2π√LC=1/(2×3.14×√54×0.38×10^-6)=35.6Hz。

試驗電流 I=2πfCU_試=2π×54×0.38×10^-6×52×10³=4.3A

2、滿足110kV開關，母線，GIS交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤230kV。

使用電抗器4節串聯，此時電感量為L(zhǎng)=50×/4=330H

試驗頻率f=1/2π√LC=1/(2×3.14×√475×6000×10^-6)=33.1Hz。

試驗電流 I=2πfCU_試=2π×92×6000×10^-12×230×10³=0.8A

結論：裝置容量定為240kVA/40kV，分6節電抗器，電抗器單節60kVA/40kV/1.5A/75H通過組合使用能滿足上述被試品的試驗要求。

設備使用關系表

試驗時設備使用關系列表

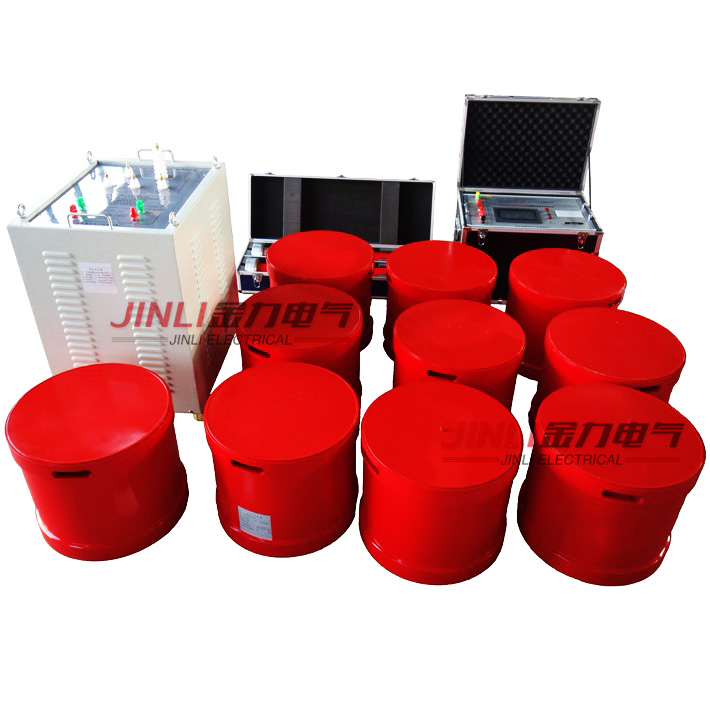

六、系統配置及其參數

1. 激勵變壓器JLB-20kVA/1.5/3/5/12/0.2/0.4kV       1臺

a) 額定容量：20kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：1.5kV ；3KV ；5KV ；

d) 結    構：干式；

e) 重    量：約135kg；

1. 變頻電源JL1006-20kW/380V              1臺

a) 額定輸出容量：20kW

a) 工作電源：380±10%V（單相），工頻

a) 輸出電壓：0 – 400V，單相，

a) 額定輸入電流：50A

a) 額定輸出電流：50A

a) 輸 出 波 形：正弦波

a) 電壓分辨率： 0.01kV

a) 電壓測量精度：0.5%

a) 頻率調節范圍：30 – 300Hz

a) 頻率調節分辨率：≤0.1Hz

a) 頻率穩定度：    0.1%

a) 運 行 時 間：額定容量下連續60min

a) 額定容量下連續運行60min元器件 溫度≤65K;

a) 噪 聲 水 平：≤50dB

a) 可實現以下功能

內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻 大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在 優出力狀態，調頻時繪制頻率電壓曲線。

耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

軟件經過嚴格模擬運行檢驗，運行AQ、穩定、可靠

自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

保護功能：具有斷電、過流、過壓及閃絡保護功能；

過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

斷電保護：試驗電源斷電后，裝置能快速保護

變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

重量約22kg；

1. 高壓電抗器DK-60kVA/40kV                   6節

a) 額定容量：60kVA;

b) 額定電壓：40kV；

c) 額定電流：1.5A；

d) 電 感 量：75H/單節；

e) 品質因素：Q≥30 (f=35Hz)；

f) 結    構：干式；

g) 重    量：約45kg；

1. 電容分壓器FR-240kV -500pF1套

a) 額定電壓：240kV；

b) 高壓電容量：500pF

c) 介質損耗：tgσ≤0.5%；

d) 分 壓 比：3000：1

e) 測量精度：有效值1.5級;

f) 重    量：約26kg；

七、供貨清單一覽表

（一）配置設備一覽表

（二）相關資料一覽表
