JL1006-216kVA/108kV變頻串聯諧振試驗裝置參考方案

一、 被試品對象

1、31500kVA/110kV分級絕緣電力變壓器的交流耐壓試驗，電容量≤0.01μf，試驗頻率為45-65Hz,試驗電壓68kV。

2、300mm2/35kV電纜， 長度2km，電容量≤0.095μF，試驗頻率為30-300Hz,試驗電壓52kV。

3、300mm2/10kV電纜，長度2km，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓22kV。

4、35kV及以下線路絕緣子，開關,GIS,基本上屬于無電容量試品，試驗頻率為30-300HZ，zui高試驗電壓108kV。

變頻串聯諧振試驗裝置系統主要技術參數及功能

1. 額定容量：216kVA；

2. 額定電壓：108kV；54kV；27kV；

3. 額定電流：2A；4A；8A；

4. 工作頻率：工頻50Hz；

5. 輸出電壓波形畸變率：≤0.5%；

6. 允許連續工作時間：額定負載下60min；

7. 額定負載下連續運行60min后溫升≤65K；

8. 裝置自身品質因數：Q≥30；

9. 系統測量精度：有效值1級；

10. 輸入電源：三相380V電壓，頻率為50Hz；

11. 對被試品具有過流、過壓及試品閃絡保護；

12. 環境溫度：－15⁰C–40 ⁰C，相對濕度：≤90%RH，海拔高度≤1000米；

二、 設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997  《高電壓試驗技術》

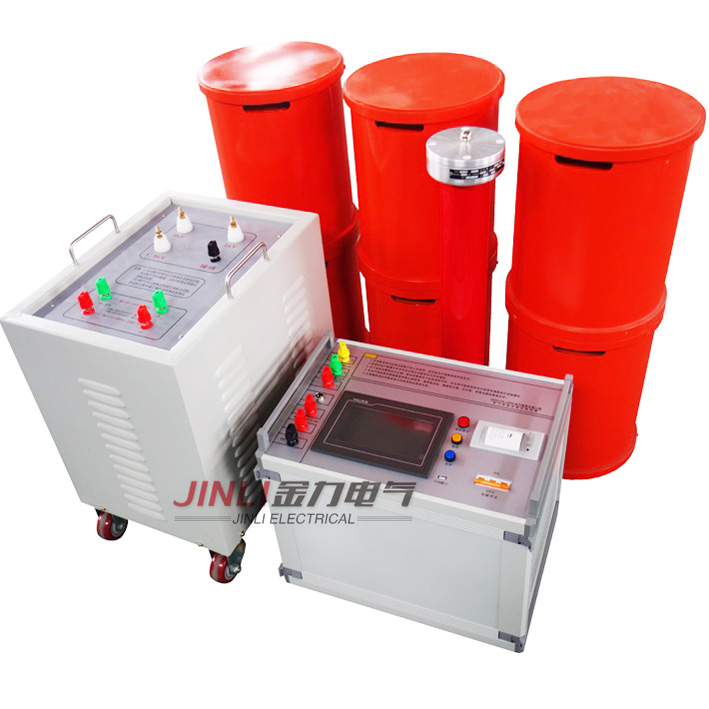

三、 系統配置及其參數

1. 激勵變壓器JLB-10kVA/2.5kV/5kV/0.4kV1臺

a) 額定容量：10kVA；

b) 輸入電壓：400V，單相；

c) 輸出電壓： 5kV;2.5kV;

d) 結    構：干式

e) 重    量：約65Kg；

f) 額定運行60分鐘后線圈對空氣溫升：≤65K;

2．變頻電源JL1006-10kW/380V 1臺

額定輸出容量：10kW

工作電源：380V，工頻

輸出電壓：0 – 400V，單相，

額定輸入電流：25A

額定輸出電流：25A

電壓分辨率：0.01kV

電壓測量精度：0.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度：    0.1%

運 行 時 間：額定容量下連續60min

額定容量下連續運行60min元器件zui高溫度≤65K;

噪 聲 水 平：≤50dB

可實現以下功能

內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻zui大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在zui優出力狀態，調頻時繪制頻率電壓曲線。

耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出軟件經過嚴格模擬運行檢驗，運行AQ、穩定、可靠自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流保護功能：具有斷電、過流、過壓及閃絡保護功能；

1） 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

2） 過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

3） 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

4） 斷電保護：試驗電源斷電后，裝置能快速保護變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

2. 電抗器DK-54kVA/27kV        4臺

a) 額定容量：54kVA；

b) 額定電壓：27kV；

c) 額定電流：2A；

d) 電感量：65H；

e) 品質因數：Q≥30；

f) 結    構：干式；

g) 數    量：1臺；

h) 重    量：約45Kg ；

3. 分壓器FRC-110kV                              1臺

a) 額定電壓：110kV；

b) 測量精度：交流有效值1.5級；

c) 介質損耗：tgσ≤0.5%；

d) 分 壓 比：1000：1，

e) 分壓比誤差：≤1.0%；

f) 重    量：約10Kg；

g) 結 構：鋁合金外包裝。

四、 供貨清單一覽表

（一）配置設備一覽表

（二）備品備件及相關資料一覽表

揚州金力電氣專業生產的“變頻串聯諧振試驗裝置”規格齊全,“變頻串聯諧振試驗裝置”有良好的售后服務和優質的解決方案,歡迎您來電咨詢“變頻串聯諧振試驗裝置”詳細信息!
