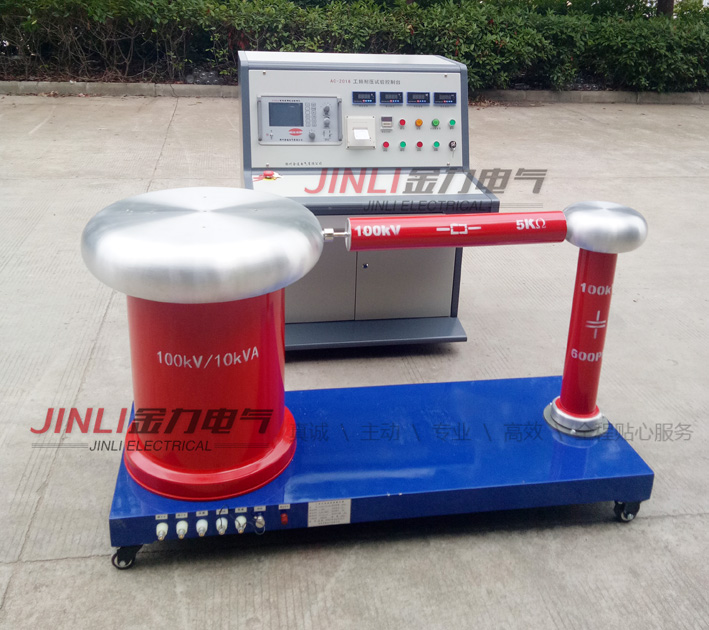

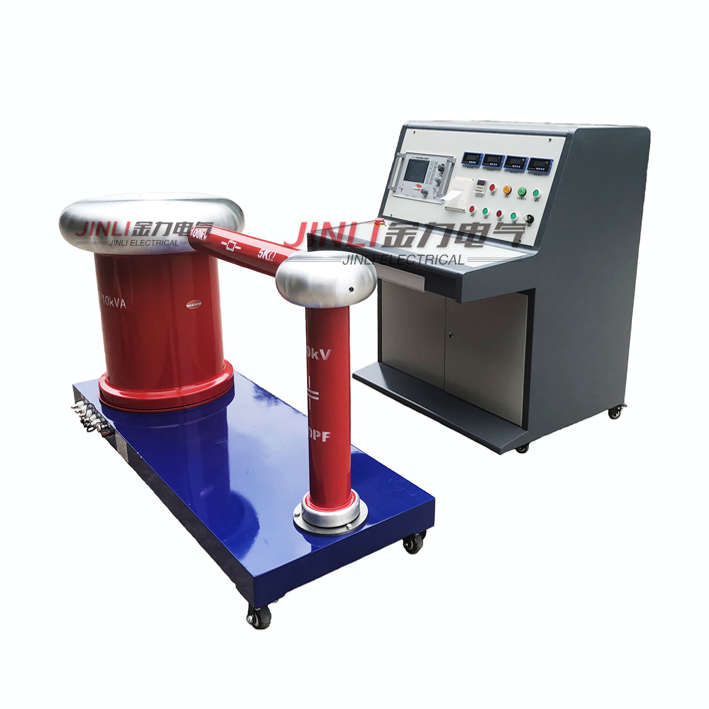

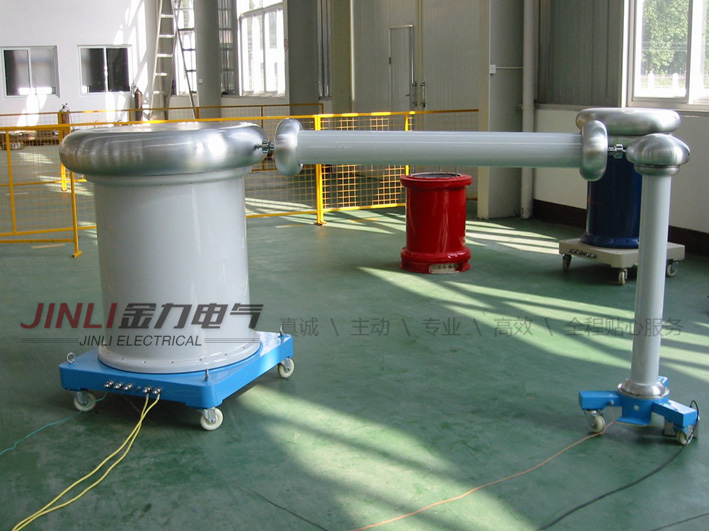

JL1005無局部放電工頻試驗變壓器

添加時間：2022-01-11 17:42:10 瀏覽次數：3326

產品詳情

產品簡介：

JL1005系列無局部放電工頻試驗變壓器主要用于檢驗各種絕緣材料，絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

50-1200KV無局部放電工頻試驗變壓器，主要技術性能處于國內先進地位，達到國際同類產品的先進水平。

產品特性：

◆ 成套設備配置性強，電壓容量系列齊全，功能完善。
◆ 成功研制無局部放電環氧絕緣筒，局部放電量小。
◆ 阻抗電壓低，優于國標規定。

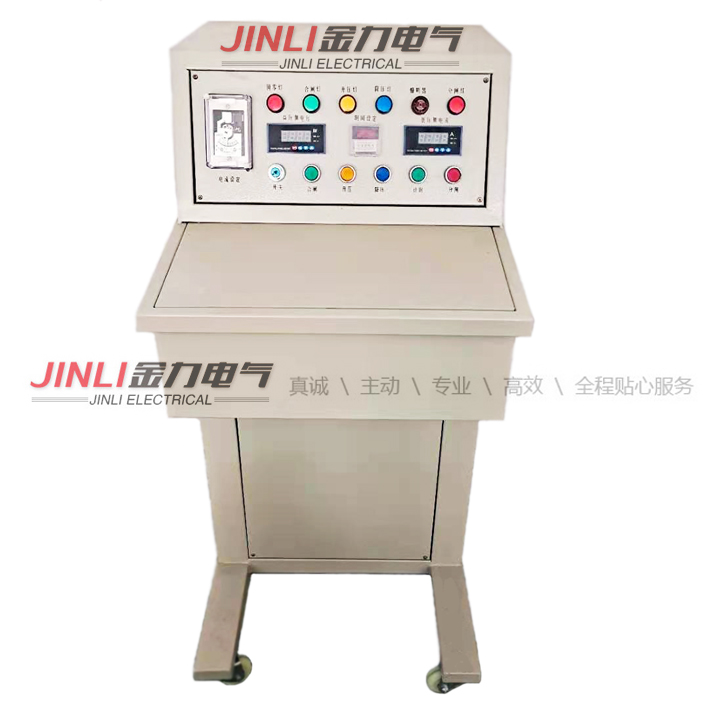

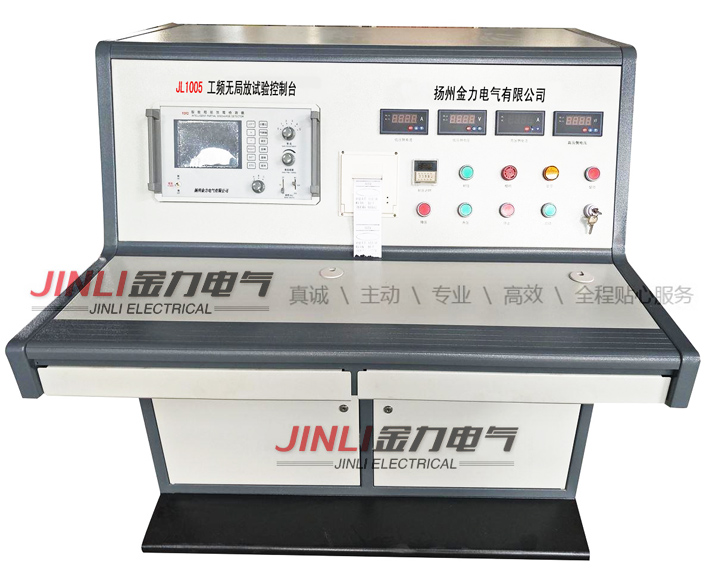

◆ 采用自動控制技術，自動化程度高，抗干擾能力強。
◆ 采用快速電子保護裝置，可靠性高。

產品參數：

型號規格	額定容量（kVA）	高壓電壓（kV）	低壓電壓（kV）	D × H（mm）	重量

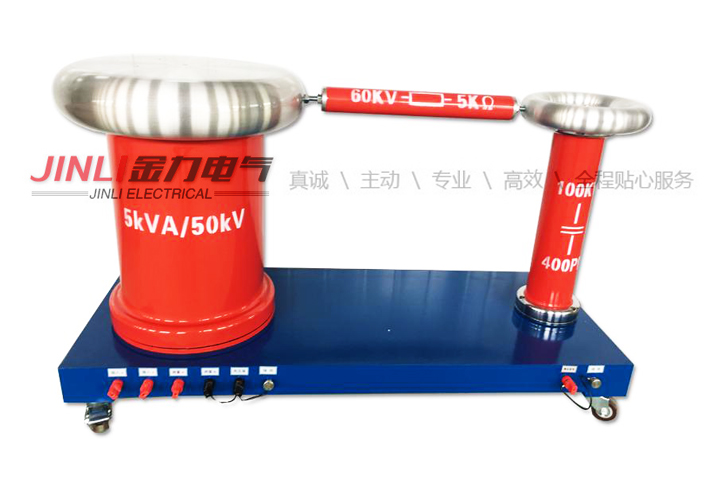

JL1005-5/50	5	50	0.22	320 × 431	65
JL1005-10/100	10	100	0.22	570 × 725	165
JL1005-30/100	30	100	0.38	800 × 1036	315
JL1005-15/150	15	150	0.38	1165 × 1667	695
JL1005-50/250	50	250	0.38	1280 × 1970	1100
JL1005-100/100	100	100	0.38	1130 × 1485	1350
JL1005-100/150	100	150	0.38	1800 × 1953	1980
JL1005-200/200	200	200	0.6	2500 × 2445	4500
JL1005-150/250	150	250	0.6	2150 × 2443	4230
JL1005-250/250	250	250	0.6	2500 × 2555	6100
JL1005-1000/250	1000	250	3、6、10	3600 × 2800	12000
JL1005-300/300	300	300	3、6	2600 × 3300	6280
JL1005-450/300	450	300	3、6	3050 × 2920	8000
JL1005-600/300	600	300	3、6	2600 × 3460	10600
JL1005-800/400	800	400	3、6、10	3600 × 4800	14000
JL1005-1200/400	1200	400	3、6、10	3600 × 4875	19000
JL1005-100/500	100	500	3、6、10	3300 × 5300	8100
JL1005-250/500	250	500	3、6、10	3600 × 5200	11600
JL1005-200/500	200	500	3、6、10	3300 × 5300	8800
JL1005-500/500	500	500	3、6、10	3600 × 5210	23540
JL1005-1000/500	1000	500	3、6、10	3600 × 5300	25400
JL1005-2200/550	2200	550	6、10	3600 × 6000	36000
JL1005-2000/500	2000	500	6、10	3600 × 5400	34880

型號規格	額定容量（kVA）	高壓電壓（kV）	低壓電壓（kV）	D（mm）	D × H（mm）	重量
JL1005-5/2×50	5	100	0.38	φ270	φ415 × 1074	110
JL1005-10/2×80	10	160	0.38	φ327	φ470 × 1219	150
JL1005-20/2×100	20	200	0.38	φ600	φ900 × 2100	200
JL1005-100/2×100	100	200	0.38	φ830	φ1290 × 3500	2680
JL1005-45/2×200	45	400	0.38	φ830	φ1290 × 3255	1730
JL1005-150/2×125	150	250	0.38	φ1100	φ1600 × 3500	4770
JL1005-25/2×125	25	250	0.38	φ680	φ1200 × 2120	870
JL1005-45/2×150	45	300	0.38	φ830	φ1420 × 2500	2530
JL1005-150/2×150	150	300	0.38	φ1100	φ1600 × 4000	5000
JL1005-300/2×150	300	300	0.38	φ1100	φ1600 × 4000	7880
JL1005-100/2×200	100	400	0.38	φ1100	φ1500 × 3620	4280
JL1005-250/2×250	250	500	0.6、3、6	φ1600	φ2600 × 5580	15800
JL1005-500/2×250	500	500	0.6、3、6	φ1600	φ2600 × 5580	16400
JL1005-300/2×300	300	600	0.6、3、6	φ1600	φ2050 × 6205	16700
JL1005-600/2×300	600	600	3、6	φ2030	φ3300 × 8395	19000
JL1005-750/2×375	750	720	3、6	φ2360	φ3600 × 8395	38400
JL1005-200/2×500	200	1000	3、6、10	φ1600	φ3600 × 8350	12400
JL1005-1000/2×500	1000	1000	3、6、10	φ2450	φ4500 × 11800	48500
JL1005-2000/2×500	2000	1000	3、6、10	φ2450	φ4500 × 13500	42000
JL1005-2400/2×400	2400	800	3、6、10	φ2500	φ3500 × 11000	50000
JL1005-1200/3×400	1200	1200	3、6、10	φ2500	φ4500 × 14000	62000
JL1005-2400/3×400	2400	1200	3、6、10	φ2500	φ4500 × 15000	70000
