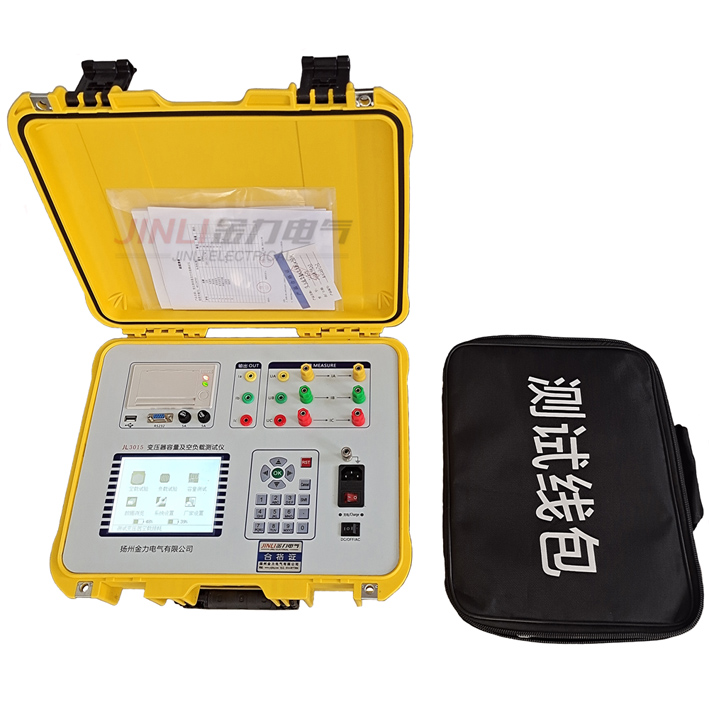

電抗器變壓器綜合測試儀/變壓器功率分析儀
一、功能特性
1、可測量變壓器的空載電流、空載損耗、短路電壓、短路(負載)損耗;可進行變壓器諧波測試。
2、可測量電抗器的三相電感、電抗,并自動計算三相不平衡率。
3、儀器內部自動進行量程切換,允許測量電壓、電流范圍寬,接線簡單。
4、做三相變壓器的空載、負載試驗時,儀器能自動判斷接線是否正確,并顯示三相電壓、電流的向量圖。
5、單機可以完成100KVA以下的配電變壓器全電流下的負載實驗的測量;在三分之一額定電流下可完成250KVA以下的配電變壓器的負載試驗的測量(在三分之一的額定電流下,儀器可換算到額定電流下的負載損耗參數)。
6、所有測試結果均自動進行相關校正。儀器可自動進行諸如:波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正,使測試結果準確度更高。
7、320x240大屏幕、高亮度的液晶顯示,全漢字菜單及操作提示實現友好的人機對話,觸摸按鍵使操作更簡便,寬溫液晶帶亮度調節,可適應冬夏各季。
8、儀器可以由用戶預設40組被試品參數,而且這些參數可以根據需要隨時刪除和增加,使用非常方便。
9、自帶實時電子鐘,自動記錄試驗的日期、時間利于實驗結果的保存、管理。
10、面板式熱敏打印機,可現場快速打印試驗結果。
11、數據(試品設置、測量結果、測試時間等)具備掉電存貯及瀏覽功能,可以存儲500組實驗結果,能與計算機聯機傳送數據。
12、允許外接電壓互感器和電流互感器進行擴展量程測量,可測量任意參數的被試品。
電抗器變壓器綜合測試儀/變壓器功率分析儀
二、主要技術指標
1、環境條件
溫度:-5C~40C
相對濕度:<95%(25c)
海拔高度:<2500m
外界干擾:無特強震動、無特強電磁場
供電電源:160VAC~280VAC,45Hz~55Hz
2、測量范圍
電壓:10~650V
電流:0.1~5A
頻率:45Hz~65Hz
