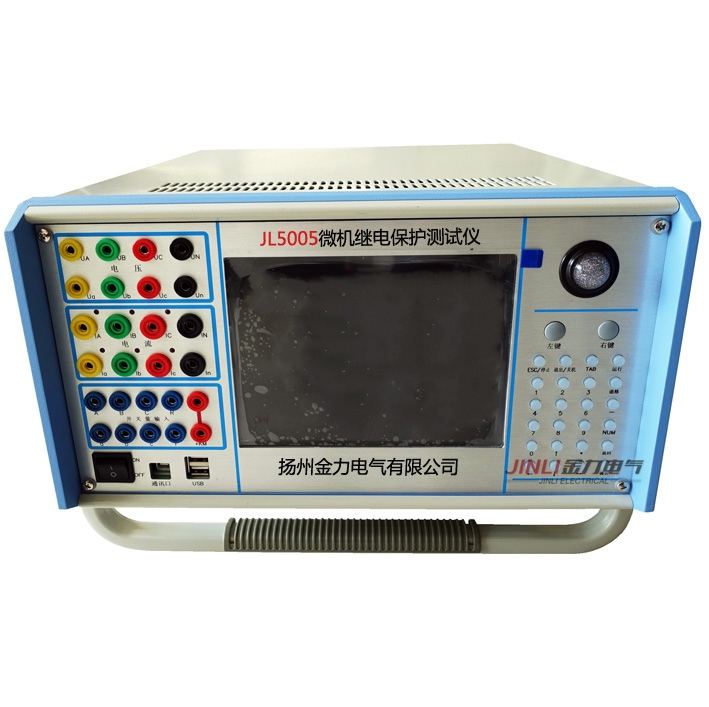

JL5005微機繼電保護測試儀開/關機步驟
一、JL5005微機繼電保護測試儀開機步驟
1、 首先將測試儀電源線插入AC220V電源插座上,開啟主機電源,工控機啟動Windows XP操作系統,啟動完畢后,主機自動進入測試儀軟件主界面。
2、 然后開啟功放電源開關,接好電流、電壓回路,有必要也要接好開入量,選擇相應軟件模塊進行試驗。
注意事項:
①當連接電流回路時,可能會出現打火現象,這是正常的,不必?fù)?dān)心。電流回路有20V左右的直流電壓。當回路短接后,此電壓自動消失。如果想不出現打火現象,可關閉功放電源開關,再接電流回路的線,接好以后再開啟功放電源開關,這樣就可避免出現打火現象。
②檢查接線是否正確。當電流開路指示燈亮起紅燈時,說明該相電流回路接線有誤;當電壓短路指示燈亮起紅燈時,說明該相電壓回路接線有誤。電壓短路指示燈是不能自行恢復正常的。當電壓回路排除故障后,應關閉功放電源,暫停20秒后再開啟功放電源,這時,電壓短路燈沒有亮起紅燈,則說明接線正確。
二、JL5005微機繼電保護測試儀關機步驟
1、 首先關閉功放電源開關。
2、 然后關閉測試軟件菜單。在【開始】欄里點擊【關機】,當Windows操作系統提示【可以AQ關機了】后,再關閉主機電源,并撥下相關測試連接線,zui后將儀器裝入包裝箱。
