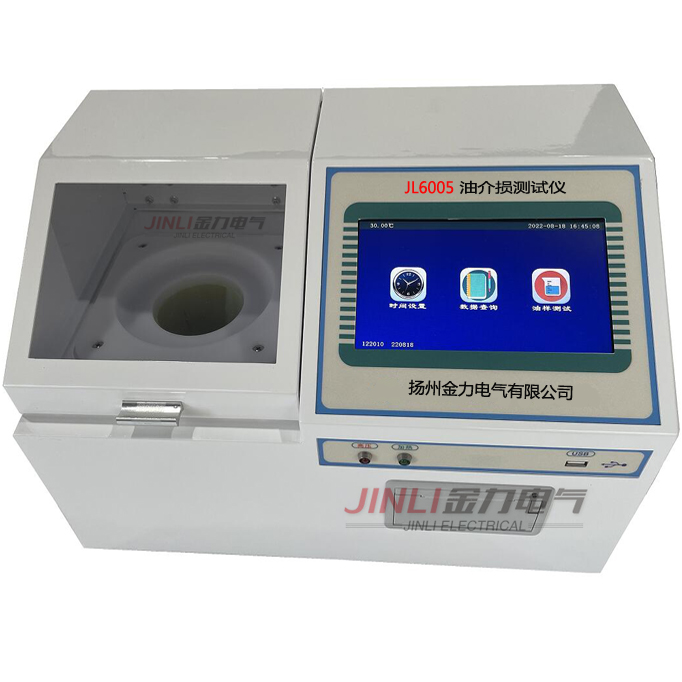

JL6005一體化精密油介損體積電阻率測試儀

添加時間：2022-01-24 10:15:11 瀏覽次數：2020

產品詳情

產品簡介：

JL6005一體化精密油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。

產品特性：

◆ 其中加熱部分采用了當前先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。

◆ 交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。

◆ 內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。

◆ JL6005一體化精密油介損體積電阻率測試儀內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。

產品參數：

1	使用條件	-15℃∽40℃ RH＜80%
2	電源	AC 220V±10% 頻率無限制
3	交流高壓輸出	400V∽2200V ±2% 每隔100V 50VA
4	直流高壓輸出	200V∽600V ±2%
5	溫控感應爐	zui大功率500W
6	溫度控制范圍	<100℃<>
7	溫度控制誤差	±0.5℃
8	溫度測量分辨率	0.1℃
9	控溫時間	室溫到90℃ 小于20min
10	測量范圍	tgδ C x R x	無限制 15PF-300PF 10M-20T
11	分辨率	△ tgδ： △ Cx ： △ Rx ：	0.001% 0.01pF 0.01
12	精度	△ tgδ： △ Cx ： △ Rx ：	±(讀數0.5%+0.020%) ±(讀數0.5%+0.5PF) ±讀數 * 10%
13	相對介電常數	er	根據Cx自動計算，精度同Cx
14	油直流電阻	R x	自動測量計算
15	油直流電導	G x	根據Rx自動計算
16	體積電阻率	ρ	根據Rx自動計算，精度同Rx
17	體積電導率	σ	根據Rx自動計算，精度同Rx
18	外形尺寸	410（L）×310（W）×305（H）
19	重量	18Kg

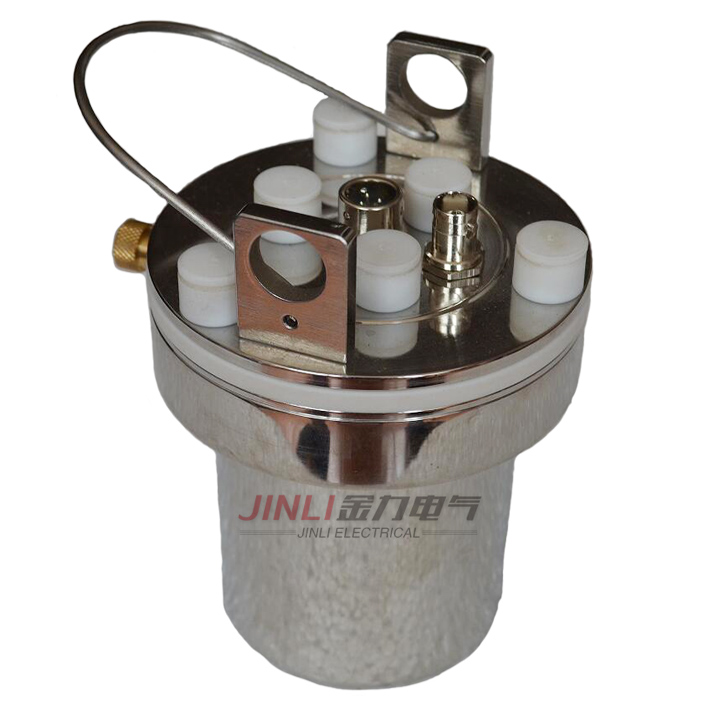

油杯主要技術參數

⑴ 高低壓之間距離 2mm

⑵ 空杯電容量 60±2PF

⑶ zui大測試電壓工頻2000V

⑷ 空杯介損 tgδ＜1×10^-4

⑸ 液體容量 (Max)50ml

⑹ 電極材料不銹鋼

⑺ 體積 70mm(D)×120mm（H）
