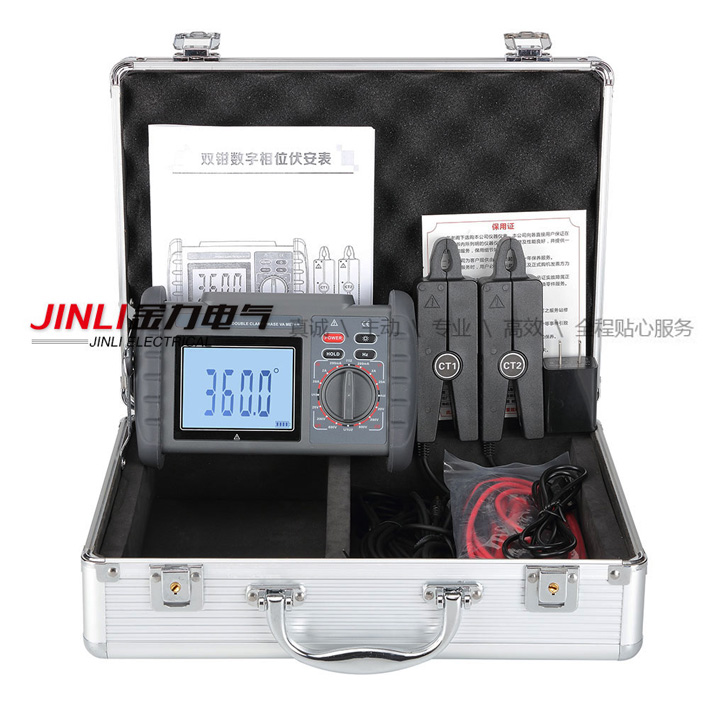

JL2000B雙鉗數字相位伏安表

添加時間：2022-01-21 13:45:13 瀏覽次數：1927

產品詳情

產品簡介
JL2000B雙鉗數字相位伏安表是一款手持式，雙通道輸入的一種全數字化、多功能、高精度測量?jī)x器。該儀器應用新微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，工頻頻率、相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，JL2000B雙鉗數字相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種準確、便捷的新型電力儀表。
JL2000B雙鉗數字相位伏安表適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
產品功能
◆ 采用大屏幕高背光顯示，清析顯示儀器的工作狀態和測試參數，操作極為方便。
◆ 測量?jī)陕冯妷?、電流、相位、測量電網頻率。
◆ 小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接狀況，儀器測量精度高，測量范圍寬。
◆ 判別變壓器繞組、容性和感性負載。

產品參數

1．基準工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃
環境濕渡	40%～60%	＜80%
信號波形	正弦波	正弦波	β=0.05
信號頻率	50Hz±1Hz	45Hz～65Hz
儀表工作電壓	3.7V±0.1V	3.7V±0.5V
測相位時電壓幅值	220V±20V	30V～500V
測相位時電流幅值	2A±0.2A	10mA～20.00A
外電場、磁場	應避免
被測導線位置	被測導線處于鉗口的近似幾何中心位置

2．量程及精度誤差

類別	量程	分辨率	基本誤差
電壓	AC 0.00V～600V	0.01V	±(0.5% FS)
電流	AC 0.0mA～20.0A	0.1mA	±(0.5% FS)
相位	0.0°～360°	0.1°	±1°
頻率	45Hz～65Hz	0.01Hz	±0.5Hz

注：工作條件下相位誤差為±3°。

3.一般規格

功能	測量?jī)陕方涣麟妷?、電流、電壓間相位、電流間相位、電壓電流間相位、頻率，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
電源	內置大容量鋰電池供電3.7V
功耗	開啟背光燈耗電50mA，充滿電池連續工作48小時以上
顯示模式	LCD顯示，71×52mm
儀表尺寸	長寬厚：18719151mm
鉗口尺寸	Φ8mm
電壓量程	AC 0.00V～600V
電流量程	AC 0.0mA～20.0A
相位量程	0.0°～360.0°
頻率量程	45.00Hz～65.00Hz
分辨率	電壓：AC 0.01V
	電流：AC 0.1mA
	相位：0.1°
	頻率：0.01Hz
檢測速率	約2秒/次
數據保持	測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
背光功能	適合昏暗場所及夜間使用
電壓檢測	四格電量顯示，剩余一格時要及時充電。
儀表質量	主機：473g
	尖嘴形電流鉗：180g×2
	測試線：190g
測試線長度	1.5m
電流鉗線長	2m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀表線路與外殼之間≥100MΩ
結構	雙重絕緣
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
