產品簡介：

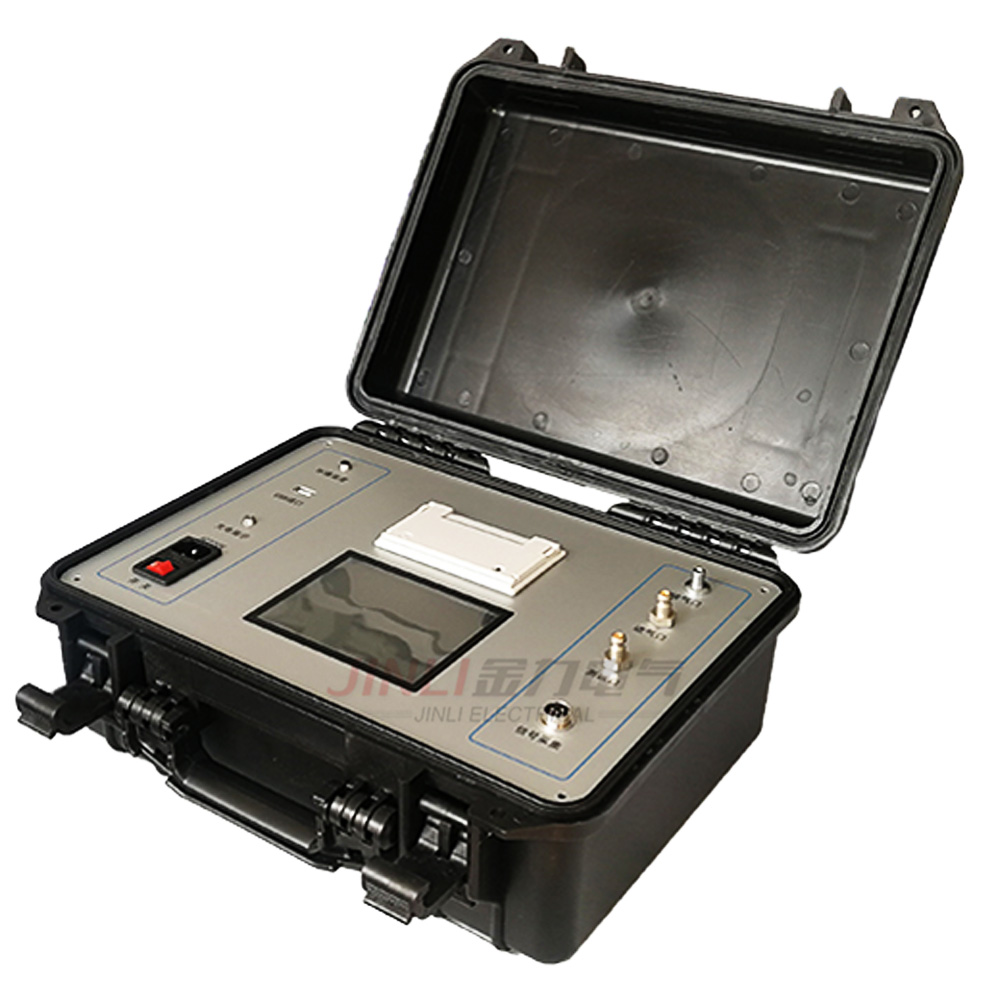

JL2023型SF6密度繼電器校驗儀，是一種智能化全自動SF6密度繼電器校驗儀器。該儀器采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產、AQ運行、預試和維護提供方便。

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。JL2023型SF6密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題。

產品特性：

◆ 本校驗儀采用高速單片機為核心的測控系統，自動化程度高、重復性好、可靠性高。

◆ 儀器可以測試相對和絕對壓力兩種繼電器。

◆ 儀器采用進口彩色大屏幕液晶，人性化界面操作方便簡單（5.7寸真彩屏）。

◆ 儀器自動采集信號對SF6密度繼電器進行觸點電阻測量。

◆ 儀器有數據存儲功能（可存儲40組數據）并具有掉電數據保護功能，方便以后對測量數據的查詢。

◆ 儀器可通過USB接口將測試數據上傳PC機，自動生成ZY測試數據表格。

◆ 儀器可對常溫壓力表和密度表進行校驗，并報表式打印測試結果。

◆ 儀器管路全部采用快速接頭，連接方便。

◆ 儀器內部具有時鐘功能，也可在線對時鐘進行修正。

◆ 儀器具有校驗功能，以確保儀器的校驗精度。

◆ 儀器采用高精度壓力傳感器和世界先進的壓力控制元件。

◆ 儀器配有多種開關過濾接頭，操作使用方便。

◆ 儀器具有繼電器觸點不帶電測試功能，觸點不帶電時由內部提供DC24V電源，選擇DC24V時可保證觸電在有油膜的情況下信號可靠采集。

產品參數：

◆ 測量方式：自動測量

◆ 顯示方式：5.7寸真彩液晶顯示

◆ 工作電源：AC220V±10% 50Hz/內置鋰電池

◆ 測量精度：0.2級（其他精度可定制）

◆ 測量范圍：0～1.0Mpa

◆ 壓力顯示分辨率：0.0001 Mpa

◆ 測量壓力類型：絕對壓力和相對壓力

◆ 觸點電阻測量精度：±0.5%

◆ 觸點電阻測量范圍：0-10Ω

◆ 觸點電阻分辨率：0.01Ω

◆ 測量觸點電壓：DC24V

◆ 溫度采集方式：自動和手動

◆ 儀器使用溫度：-30～60℃（zui佳使用溫度 5～50℃）

◆ 存儲容量：1000組

◆ 通訊接口：USB

◆ 輸入方式：觸摸

◆ 打印方式：熱敏打印

◆ 溫度范圍：-50℃～125℃  分辨率0.1℃

◆ 儀器重量： 6.0Kg

◆ 主機外形尺寸：  長440mm×寬300mm×高280mm

附件箱外形尺寸：  長380mm×寬250mm×高150mm
