產品簡介：

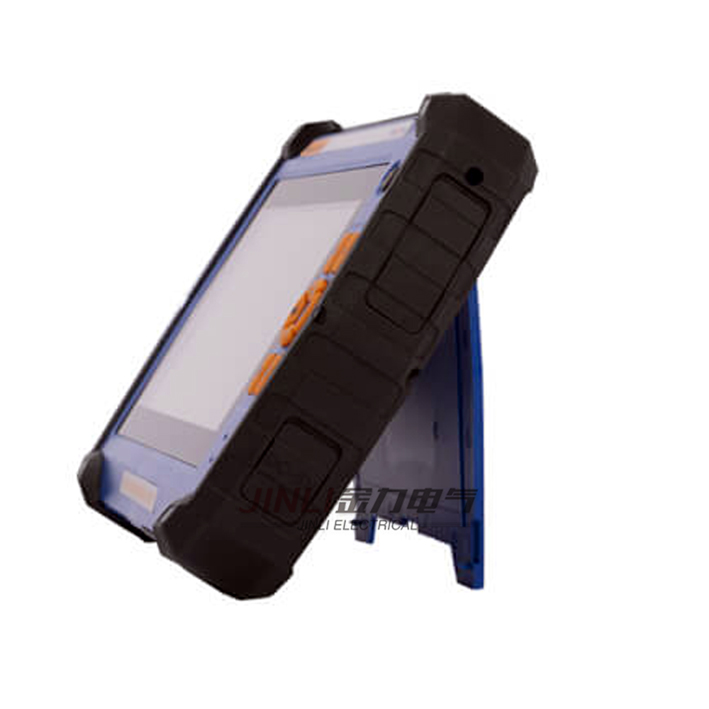

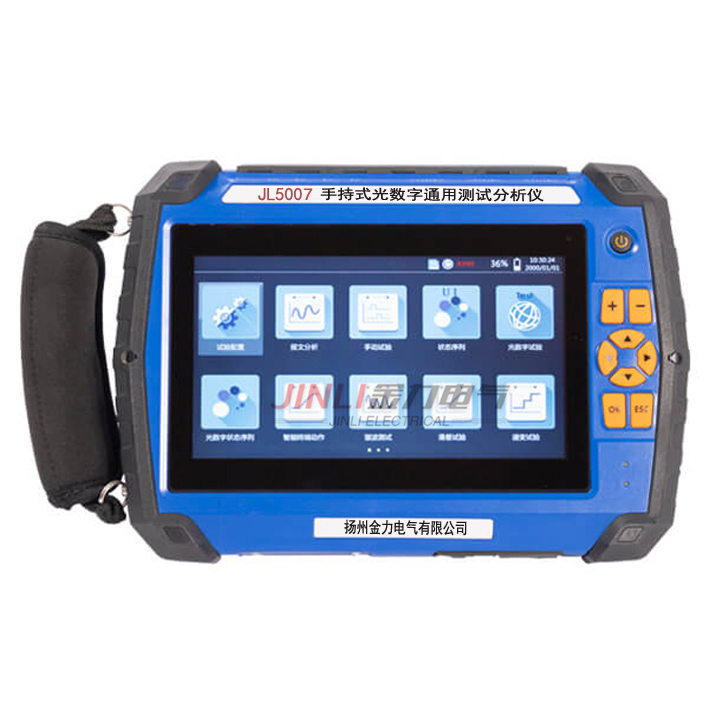

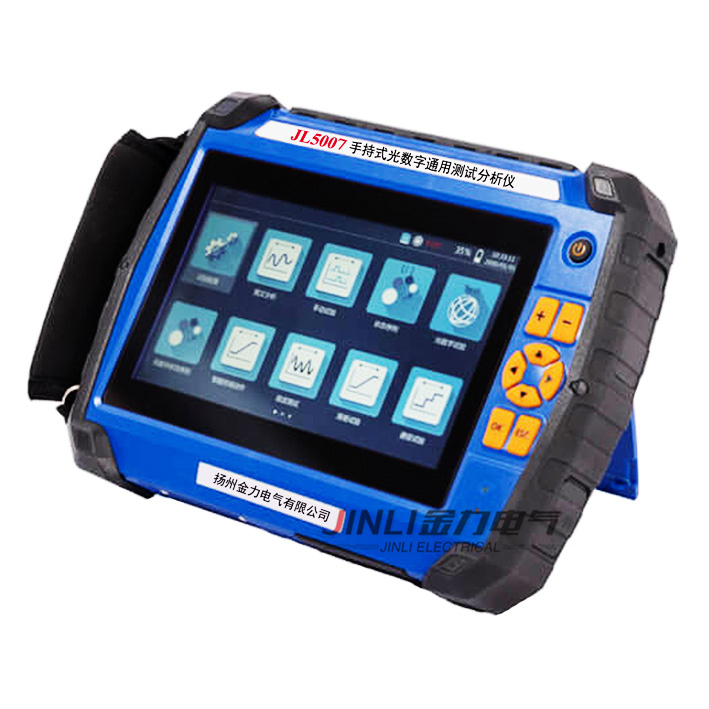

JL5007手持式光數字通用測試分析儀集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。全面、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗?zāi)K。

產品特性：

◆ 基于SOC高集成度硬件平臺開發，采用AQ可靠穩定的嵌入式Linux系統

◆ 10.1寸1280*800高分辨率，電容式全觸控屏操作

◆ 用于智能站數字信號測試分析和繼電保護調試

◆ 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；

◆ 可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；

◆ 支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；

◆ 支持虛端子圖形化顯示功能，數據流向清晰明了；

◆ 支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；

◆ 具備實時告警功能，現場應用更方便；

◆ 裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；

◆ 支持串接監聽功能，可在不中斷現場數據傳輸?shù)那闆r下對數據進行解析和分析；

◆ 支持光功率計功能，可測試光網口及光串口的功率；

◆ 支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；

◆ 支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；

◆ 支持互感器極性測試功能；

◆ 支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；

◆ 支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；

◆ 提供USB口，可通過USB口進行圖片及報文的拷貝

◆ 支持報文異常測試，可在功能測試過程中進行報文異常測試；

◆ 支持單纖發送及單纖接收；

◆ 內置大容量鋰電池，續航時間不少于6小時

產品參數：

◆ IEC 61850接口

功    能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端

接口類型：    LC

數    量：    3對，其中1對為100/1000M自適應，2對為100M

波    長：    1310nm

◆ FT3接口

功    能：    GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送

接口類型：    ST

數     量:     1個發送口，1個接收口

◆ 相位

范    圍:      0~360°

準 確 度:      ±0.1°

分 辨 率:      0.1°

◆ 頻率

范    圍:      0~1000Hz

準 確 度：    <±0.001hz(0~65hz)，<±0.01hz(65~450hz)，<±0.02hz(450~1000hz)<>

分 辨 率：    0.001 Hz

◆ 時間

范    圍：    10ms~9999.999s

分 辨 率：    1ms

◆ 開關量輸入

數    量：    1對, 可接空節點及帶電位節點(0~250V)

◆ 開關量輸出

數    量：    1對

遮斷容量：    DC250V /0.5A

反應時間：    ＜100us

◆ 同步

接口類型：   IRIG-B/PPS光信號

數    量：   2個:1個對時，1個授時

◆ 有線連接

接口類型：    百兆Lan口，RJ45

數    量：    1個

◆ 供電電源

供電電壓：    AC 220V，允許偏差：-20%~15%

供電頻率：    47~65 Hz

充電電壓：    5V,4A

◆ USB 口

數    量：     1個

◆ 工作環境條件

工作溫度：     -10℃~50℃

濕    度：     ≤95%,無凝露

◆ 其他

重    量：      2.5kg

尺    寸：      239mm×41mm×170mm(長x寬x高)

顯 示 屏：      7寸真彩液晶觸摸屏顯示
