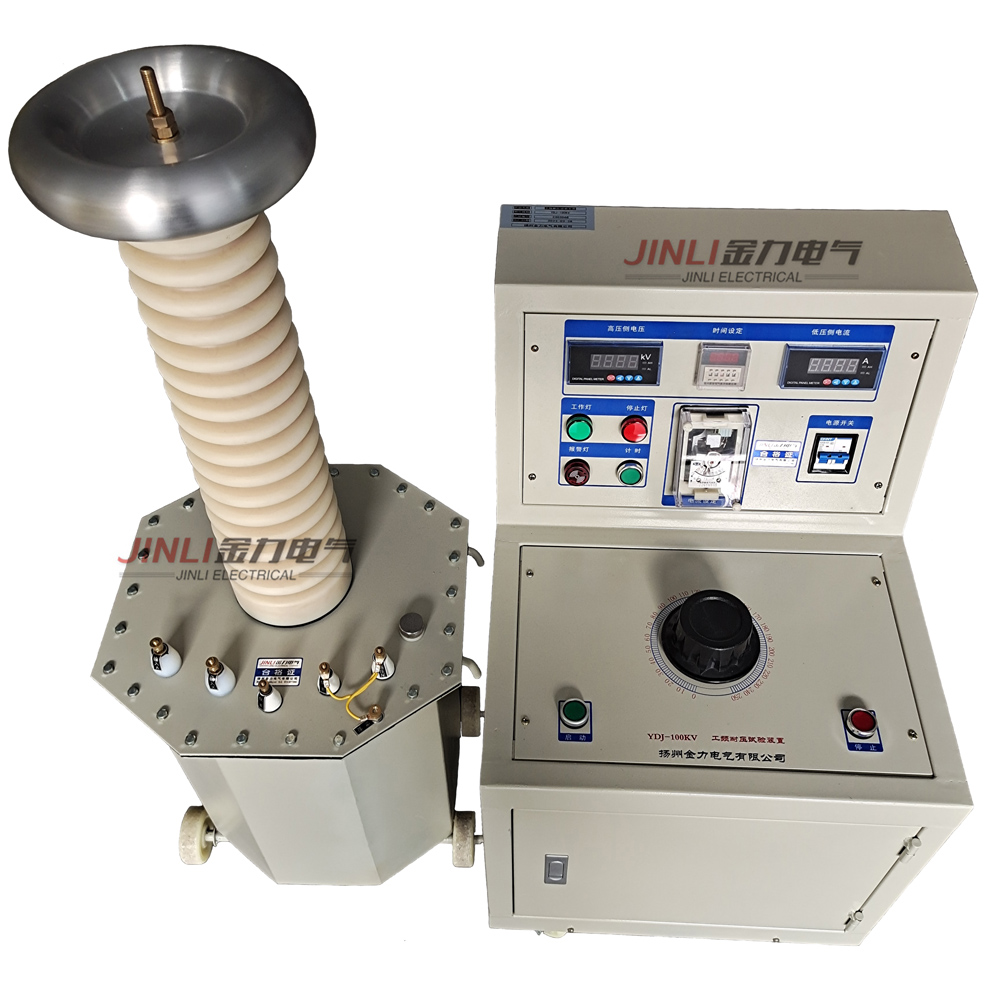

YDJ-10KVA/100KV工頻耐壓試驗裝置

添加時間：2023-05-09 15:14:09 瀏覽次數：885

產品詳情

產品簡介:

YDJ-10KVA/100KV工頻耐壓試驗裝置它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

產品別稱：工頻耐壓試驗裝置、工頻耐壓試驗設備、工頻交直流耐壓試驗裝置、工頻耐壓試驗成套裝置、工頻試驗變壓器

產品組合：

系列試驗變壓器組合	全自動控制臺/箱	指針式控制臺/箱	數顯式控制臺/箱
干式試驗變壓器	干式變+全自動控制臺/箱	干式變+指針式控制臺/箱	干式變+數顯式控制臺/箱
充氣式試驗變壓器	充氣變+全自動控制臺/箱	充氣變+指針式控制臺/箱	充氣變+數顯式控制臺/箱
油浸式試驗變壓器	油式變+全自動控制臺/箱	油式變+指針式控制臺/箱	油式變+數顯式控制臺/箱

產品參數：

系列試驗變壓器技術參數：

規格	容量（kVA）	高壓輸出電壓（kV）	高壓輸出電流（mA）	低壓輸入		變比
規格	容量（kVA）	高壓輸出電壓（kV）	高壓輸出電流（mA）	V	A	變比
1.5kVA/50kV	1.5	50	30	200	7.5	500
3kVA/50kV	3	50	60	200	15	500
5kVA	5	50	100	200	25	500
5kVA	5	100	50	200	25	1000
10kVA	10	50	200	220/380	50/26	500
10kVA	10	100	100	200/380	50/26	1000
20kVA	20	50	400	380	53	500
	20	100	200	380		1000
	20	150	133	380		1500
30kVA	30	50	600	380	79	500
	30	100	300	380		1000
	30	150	200	380		1500
	30	200	150	380		2000
	30	250	120	380		2500
50kVA	50	50	1000	380	132	500
	50	100	500	380		1000
	50	150	333	380		1500
	50	200	250	380		2000
	50	250	200	380		2500
100kVA	100	100	1000	3000	33	1000
	100	150	666	3000		1500
	100	200	500	3000		2000
150kVA	150	150	1000	3000	50	1500
	150	200	750	3000		2000
	150	250	600	3000		2500
200kVA	200	200	1000	3000	66	2000
200kVA	200	250	800	3000	66	2500
300kVA	300	200	1500	3000	100	2000
300kVA	300	250	1200	3000	100	2500

系列控制箱/臺技術參數：

規格	容量	電源			輸出		參考重量	備注
規格	容量	相數	（V）	（A）	（V）	（A）	參考重量	備注
2/220	2	1	220	50	0~220	10	16	/
3/220	3	1	220	50	0~220	15	18	/
5/220	5	1	220	50	0~220	25	20	/
10/220	10	1	220	50	0~220	50	60	/
15/400	15	2	380	50	0~430	37.5	90	/
20/400	20	2	380	50	0~430	50	100	/
25/400	25	2	380	50	0~430	62.5	120	/
30/400	30	2	380	50	0~430	75	140	/
50/400	50	2	380	50	0~430	125	160	/
100/400	100	2	380	50	0~430	250	50	調壓器外配
150/3000	150	2	380	50	0~430	50	50
200/3000	200	2	380	50	0~430	65	50
250/3000	250	2	380	50	0~430	84	50
300/3000	300	2	380	50	0~430	100	50
