一、概述
繞組的直流電阻測量是變壓器的例行試驗之一,其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等,以保證變壓器的AQ運行。
本公司開發生產的JL3009 三通道直流電阻測試儀(彩屏版)采用32位ARM內核作為處理的核心,對整機進行控制,自動完成自校、穩流判斷、數據處理、阻值顯示等功能,對有分接的變壓器YN聯接繞組可同時加電,同時采樣,同時測量。對于△和Y型聯接的繞組可一次接線,分別測量。測量時間大大縮短。極大的方便了工作人員的使用。
二、AQ措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后先關閉電源,再拆除測試線。
7、 測量無載調壓變壓器,一定要等放電指示停止后,切換檔位。
8、 在測試過程中,禁止移動測試夾和供電線路。
揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家!詳情點擊:phlsci.com.cn
三、性能特點及技術指標
1. 輸出電流及量程:輸出電流:0-20A,量程:0.5mW-2KW。
電流 | 量程 | 電流 | 量程 |
20A | 0.5mW-500mW | 2A | 20mW-5W |
10A | 1mW-1W | 0.5A | 2W-20W |
5A | 10mW-2W | 0.2A | 10W-50W |
注:50W以上量程請用0.2A檔位測試。
2. 測試精度: 0.2% 分辨度: 0.1mW。

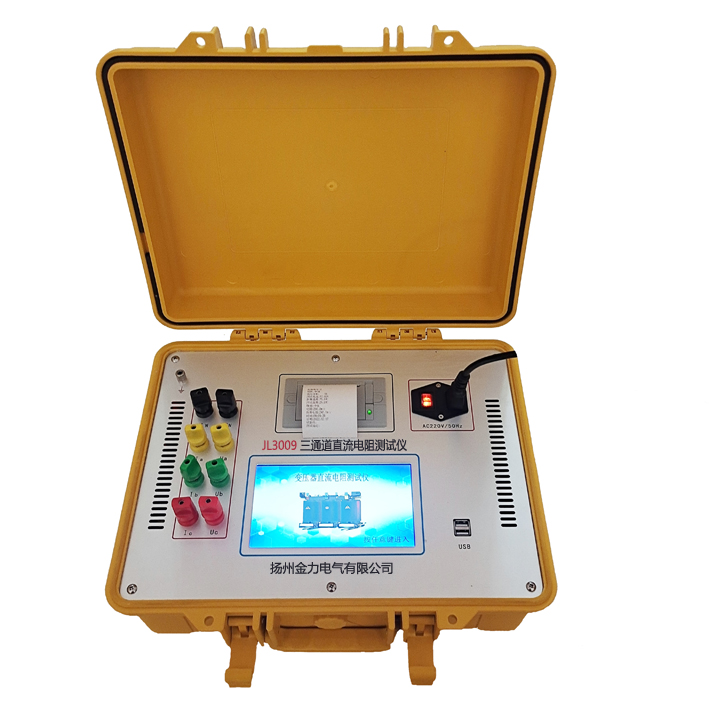

3. 儀器采用7寸大屏幕真彩色液晶顯示,中文菜單、接線圖形提示,操 作直觀方便。JL3009 三通道直流電阻測試儀(彩屏版)
4. 對于YN聯接繞組的變壓器可同時測量(三相同測);對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測);可測量YN聯接繞組的變壓器N相的連接線電阻(零線電阻)。
5. 可對繞組材質,測量溫度進行換算;自動顯示三相繞組不平衡率。
6. 可在測試界面手動調整分接位置。
7. 具有大容量存儲功能,可存儲200條測試記錄,
8. 工作電源: AC220V±10﹪;工作溫度:﹣10℃~40℃;工作濕度:環境濕度<80%RH
9. 儀器重量:4㎏。
四、系統介紹
1. AC220 電源插座,自帶開關及保險倉
2. 接地柱: 地線接線端子
3. IA IB IC IO:輸出電流端子
4. UA UB UC UO:采樣電壓端子
5. “▲”、“▼”、“3”、“4”選擇按鍵。
6. 確認鍵:確認當前選擇。JL3009 三通道直流電阻測試儀(彩屏版)
7. 取消鍵:按下此鍵,菜單返回上一級。
8. 復位鍵:測試完畢或中斷工作,按下此鍵儀器回到初始狀態
