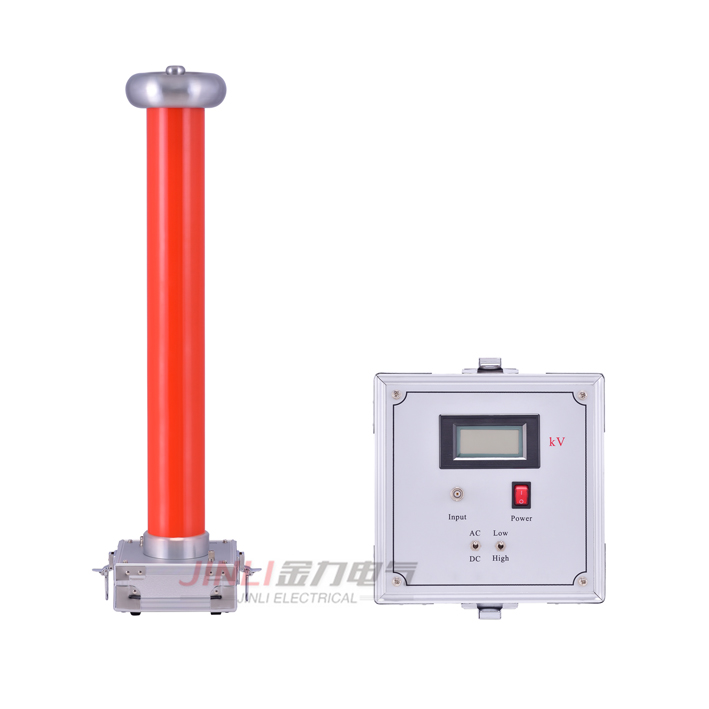

交直流高壓阻容分壓器使用方法
交直流高壓阻容分壓器測量前準備:
本儀器屬于高壓設備,請務必在空曠場地做試驗。
2. 儀器正常使用應滿足:環境溫度0~40℃,濕度≤85%RH。
3. 打開低壓顯示表,看液晶顯示數字是否清晰,若顯示模糊或沒有顯示,請檢查顯示表內部電池。
交直流高壓阻容分壓器使用方法:
1.將高壓表接地端AQ接地。
2. 將高壓線接在均壓球上方,用接線螺旋栓將高壓線擰緊。
3. 將儀表底座上的輸入端插入數字高壓表測量端,測量直流時將鈕子開關切換到“DC” 檔,測量交流時將鈕子開關切換到“AC”檔。
4. 所測電壓為小于20kV時選擇“LOW”檔,當超過20kV時請選擇“HIGH”檔,從而獲取更高精度的測試值。
5. 打開“Power”開關,選擇合適檔位,此時數字高壓表上將顯示“000.0”或“00.00”,此時即可開始測量。
6. 待測試完畢后,切斷高壓,等交直流數字高壓表上讀數為“000.0” 或“00.00”時方才進入現場(交流試驗時,儀表會緩慢回零
,但高壓電源已經沒有電了,故在這種情況下請注意交流和直流試驗的區別)。
7.在測量直流時,若有濾波電容,應先對濾波電容充分放電,使數字高壓表指示的讀數為“000.0”時,才可以做相關操作。
8. 在使用和保養中,均應注意數字高壓表表面的清潔,防止污穢,此儀器應置于干燥處,妥善保管。
