變壓器工頻耐壓試驗應注意事項
變壓器耐壓試驗中應注意的幾個問題變壓器能否可靠工作,重要的指標就是絕緣結構。據有關部門調查統計,變壓器發生的故障有60%左右是在絕緣系統中,可見對變壓器絕緣性能進行質量檢測,是何等的重要。國家標準GB 19212.1-2003《電力變壓器、電源裝置和類似產品的AQ第1部分:通用要求和試驗》對低壓變壓器工頻耐壓試驗的電壓值、受試部位等都有較詳細的規定。 耐壓試驗中應該注意的問題哪些問題?

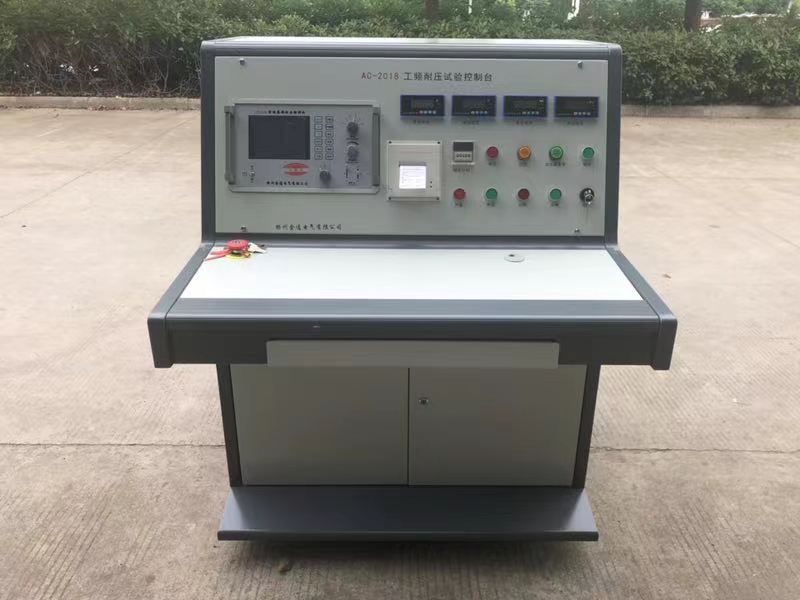

一、變壓器工頻耐壓試驗耐壓試驗步驟
在試驗中應嚴格按照下列步驟進行操作,這樣才能保證試驗結果的正確判斷和測試過程的AQ保障。
1.檢查試驗環境有無不AQ因素存在。若沒有,則將耐壓設備開機預熱5min。
2.檢查試驗設備是否置于試驗所需的電壓擋位,其整定泄漏電流值是否符合要求。
a.將試驗設備的高壓輸出端短路,通電檢查過電流繼電器是否動作,或是否發出擊穿信號。
b.將試驗設備的測試夾分別接在規定測試的部分(變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上)。
c.操作試驗設備升壓。升壓初始,慢慢升至規定值的一半(應避免跳躍),然后迅速增加至規定電壓值(整個升壓過程大約在10 s),歷時1min ,在此期間不允許有連續飛弧和擊穿現象發生,然后將電壓慢慢退到零位,切斷電源,試驗完畢。切記,不可采用突然斷電方法,以免瞬時失壓引起的振蕩過電壓而將變壓器擊穿。

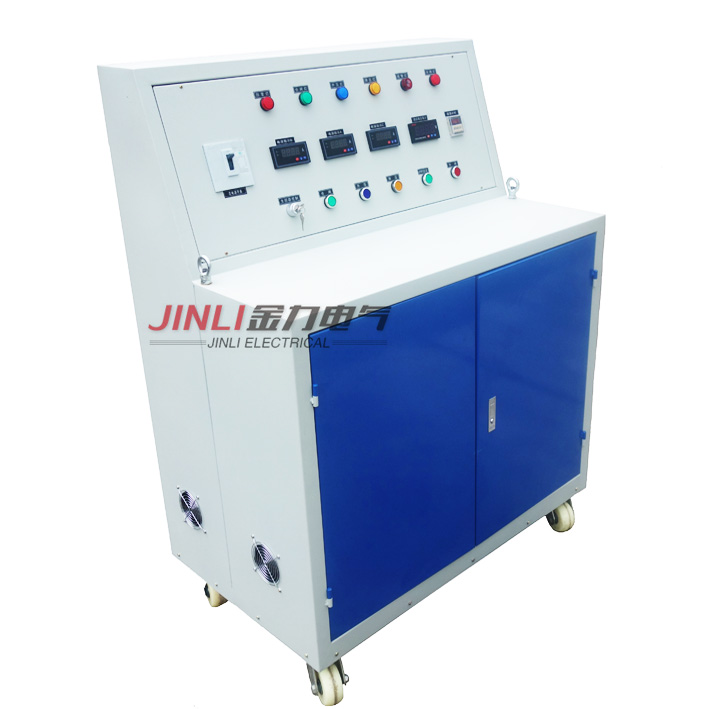

二、變壓器工頻耐壓試驗耐壓試驗結果的判斷方法
如果在試驗過程中發生電壓下降或發生擊穿信號,這時不要輕易判斷變壓器擊穿。應繼續進一步測試,做進一步的證實:
1.用兆歐表測其絕緣電阻,若絕緣電阻為零或接近于零,則判為擊穿;或進行二次升壓試驗,電壓逐步施加,若是擊穿,在電壓加到一定值時,可觀察到擊穿點附近出現連續的火花放電或發熱冒煙,則判為擊穿。若第二次施壓,電壓上升了又下降,電流表的指針擺動劇烈,則判為飛弧不合格。
2.若絕緣電阻沒有太大變化,或二次升壓后可持續1min無擊穿動作,則認為第1次擊穿是空氣間隙擊穿(塵埃等物質引起),我們通常稱為飛弧 。外加電壓消失后,擊穿間隙立即自行復原,變壓器的絕緣電阻不會發生變化,變壓器的絕緣性能沒有發生變化,不能判定為不合格。

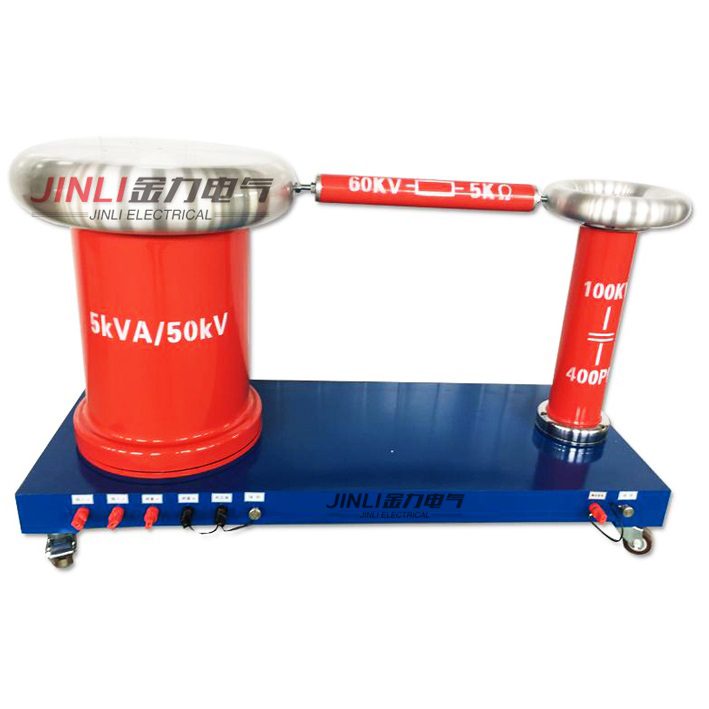

三、耐壓試驗設備動作電流
低壓變壓器耐壓試驗中,在試驗電壓作用下,變壓器絕緣介質中的電場強度達到某一臨界值時,其絕緣性能開始喪失,泄漏電流劇增,當達到耐壓設備高壓側過電流繼電器預先規定的電流值時,繼電器動作,切斷高壓輸出。耐壓試驗一般均以繼電器動作與否來判定是否擊穿,因此過電流繼電器的電流整定直接關系到對試品能否正確評判,一般低壓電器相關標準明確規定 100mA為高壓側過電流繼電器的整定值。
耐壓試驗,又稱電氣強度試驗或介電強度試驗,是證明設計、選材和制造工藝的合理性。也是考核變壓器AQ性能的非常重要的試驗項目之一。其目的在于檢驗變壓器能否在實際運行中長期工作,而不致發生絕緣被施加的額定電壓出現飛弧事故。
