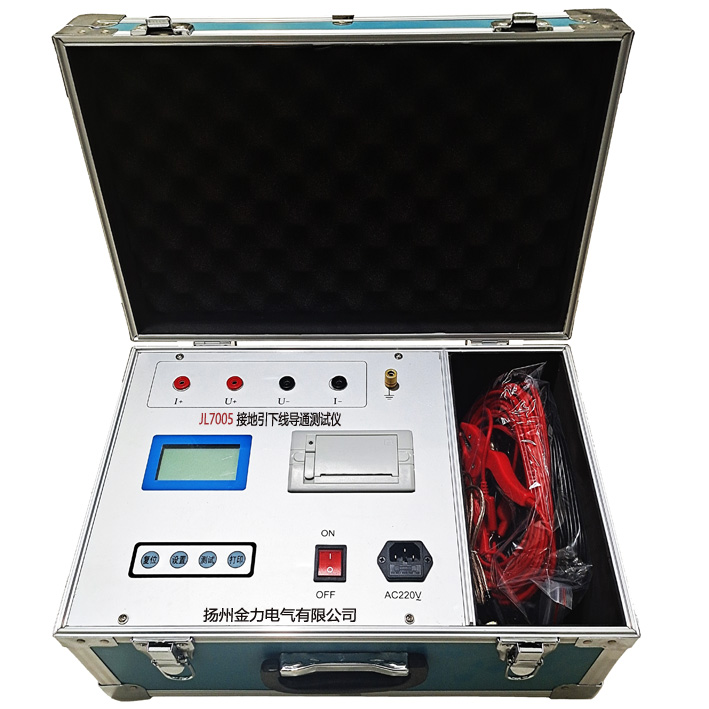

JL7005接地引下線導通測試儀概述
接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間,接地裝置的各部分及與各設備之間的電氣連接性,即直流電阻值,也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連接是設備AQ運行的根本保障。接地引下線是電力設備與地網的連接部分,在電力設備的長時間運行過程中,連接處有可能因受潮等因素影響,出現節點銹蝕、甚至斷裂等現象,導致接地引下線與主接地網連接點電阻增大,從而不能滿足電力規程的要求,使設備在運行中存在不AQ隱患,嚴重時會造成設備失地運行。接地裝置的地下接地極及其連接部分也可能出現銹蝕、甚至斷裂現象。因此,定期對接地裝置進行電氣完整性測試是很有必要的。
接地引下線導通測試儀用途
JL7005接地引下線導通測試儀適用于適用于電力設備接地引下線與接地網(或相鄰設備)之間導通電阻值的測量,同樣適用于低阻值電阻的測量。
接地引下線導通測試儀性能特點
(1) 電源技術:采用新電源技術,輸出10A電流,能長時間連續工作,克服了脈沖式電源瞬間電流的弊端,可以有效的擊穿觸頭氧化膜,得到良好的測試結果。
(2) 抗干擾能力強:在嚴重干擾條件下,液晶屏后一位數據能穩定在±1個字范圍內,讀數穩定,重復性好。
(3) 使用壽命長:全部采用高精度電阻,有效的消除環境溫度對測量結果的影響,同時軍品接插件的使用增強了抗振性能。
(4) 操作簡單:只需按下測量鍵即可得到測量結果。測量結果采用LCD液晶背光顯示,讀數直觀,重復性好。
(5) 攜帶方便:采用便攜式設計,體積小、重量輕。面板與機箱成一體結構,具有很好的抗震性。
接地引下線導通測試儀技術指標
1. 測量范圍:1~1999mΩ
2. 分 辨 率:1mΩ
3. 測試電流:DC 100mA、1A、5A、10A
4. 測量精度:±(0.5%+2d)
5. 測量半徑:50米
6. 顯示方式:LCD背光顯示
7. 工作方式: 連續
8. 工作電源:AC220V±10% 50Hz
9. 工作環境:溫度- 10℃~40℃ 濕度:≤80 %RH
10. 體積:300×270×200 mm3
11. 重量:5kg(不含附件)
