接觸回路電阻測試儀的使用方法與特點

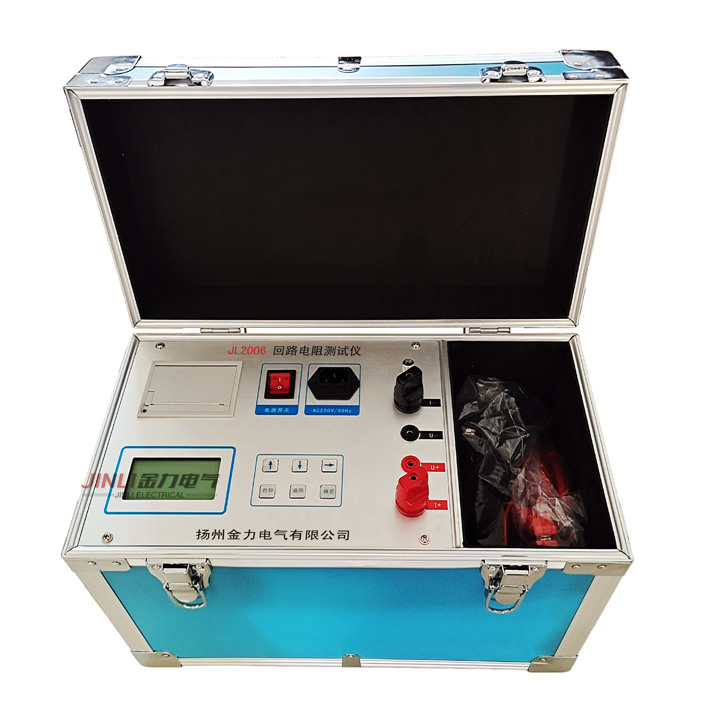

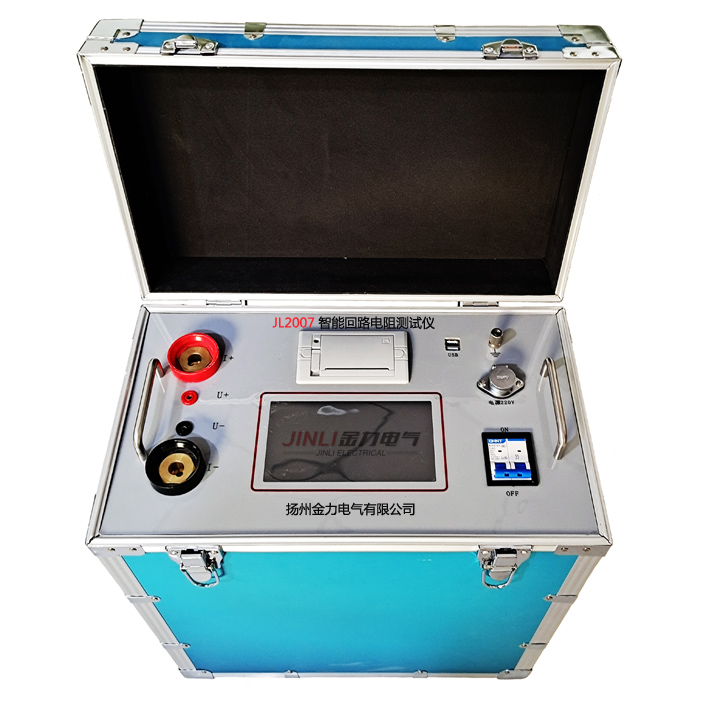

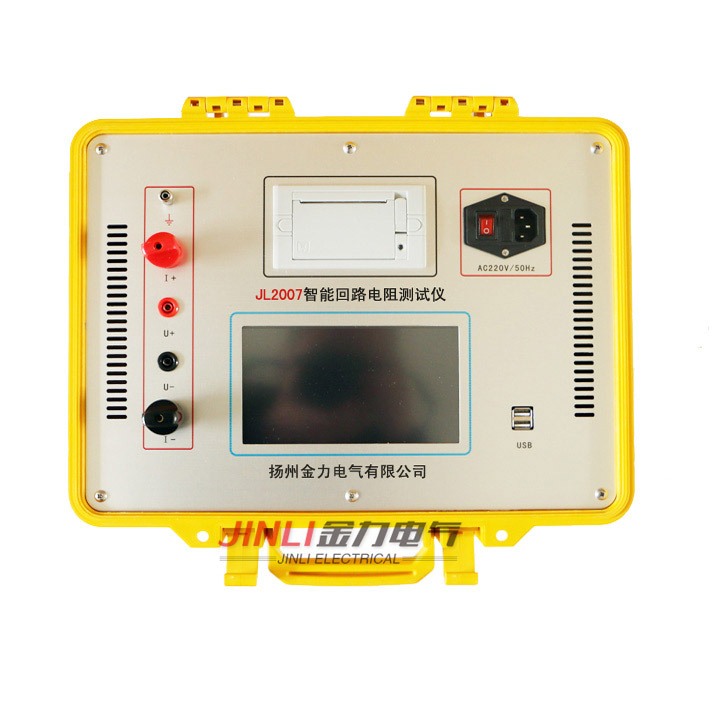

接觸回路電阻測試儀按新《電力設備交接和預防性試驗規程》要求,各種開關設備導電回路電阻的測量,其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代接觸電阻測試儀產品,該產品適用于測試高低壓開關的主觸頭接觸電阻值,高低壓電纜線路的直流電阻值等。JL2006接觸電阻測試儀采用100A恒流輸出。 高輸出電壓達10V(常規儀器的2-3倍)可采用載面細的測試線,大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施,精度高,復測性好,單按鍵操作,簡單易行,測試數據液晶顯示,結果打印。適用于不同的工作環境。
一、接觸電阻測試儀技術指標
1、測量范圍:1~1999μΩ
2、分 辨 率:1μΩ
3、測試電流:DC 100A
4、測量精度:0.5%
5、顯示方式:電流 :三位半LCD
電阻:三位半LCD
6、工作電源:AC220V±10% 50Hz
7、工作環境:溫度- 10℃~40℃ 濕度:≤80 %RH
8、體 積:300×270×200 mm3
9、重 量:5Kg(不含附件)
二、接觸電阻測試儀使用方法
1、四端子接法接線。
2、儀器面板與測試線的連接處應鈕緊,不得有松動現象。
3、應按照四端子法接線,即電流線應夾在被試品的外側,電壓線應夾在被試品的內側,電流與電壓必須同極性。
4、檢查確認無誤后,接入220V交流電,合上電源開關,儀器進入開機狀態。
5、調節“電流調節”旋鈕,使電流升至100.0A,按下“復位/測試”鍵,此時電阻表顯示值為所測的回路電阻值。若顯示1,則表示所測回路電阻值超量程;如果測量電流不是100.0A,例如為Io,電阻表顯示為Ro,則實際電阻值為R=100×(Ro÷Io)μΩ。
6、測量完畢,斷開電源開關,將測試線夾收好,放入附件包內。
三、接觸電阻測試儀儀器配套
1、JL2006接觸電阻測試儀1臺
2、保險管(5A)2只
3、測試線 1套
4、交流三芯電源線1根
5、使用說明書1份
6、產品保修卡、合格證1份
7、產品檢定報告1份
信息來源:phlsci.com.cn 信息整理:揚州金力電氣有限公司
