傳統搖表與電子式絕緣表有什么區別
傳統搖表采用手搖的方式產生電能以及高壓,而使用過程中要將刻度校零,電子式電阻表采用干電池供電,有電量檢測,體積小、重量輕。

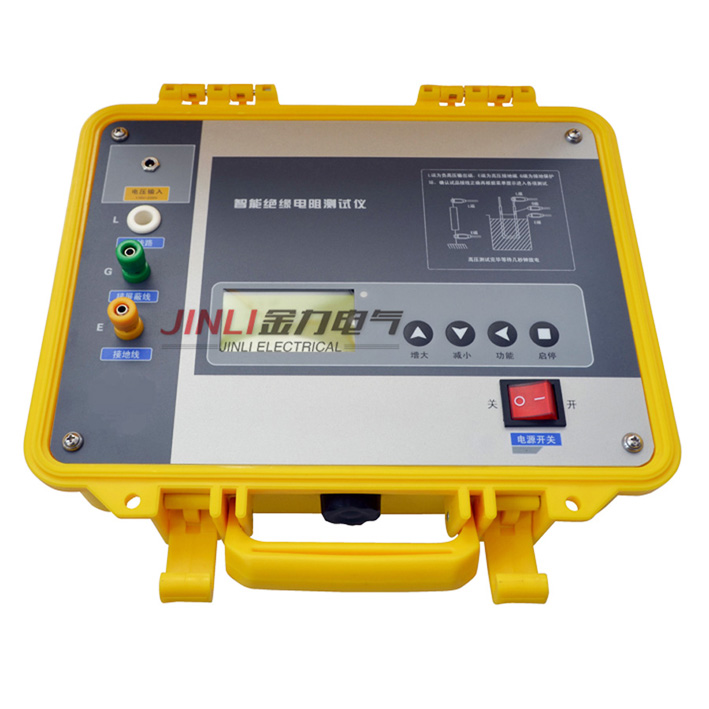

電子式絕緣表工作原理:智能絕緣電阻測試儀 專業生產廠家-揚州金力電氣有限公司
干電池供電電源,采用DC/DC 變換技術提升至所需的直流高壓電源100V,250V,500V,1000V,……5000V,10kV,且通過自穩壓技術使其穩定,由測試端鈕輸出。電子式電阻表自動產生一個所需的直流電壓值,在被測試品上產生一個泄漏電流,通過泄漏電流大小,經過電路換算,得出一個絕緣電阻。
電子式接地電阻工作原理:
測量接地電阻采用電流極、交流電流注入地極,用精密取樣電路將地報上產生被測信號的電壓幅度進行濾掉工頻,同步檢測,再經過末級驅動A/D轉換LCD顯示或模擬指針指示。儀表由DC/DC 電路將電流轉換一個±20V左右的直流電壓,提供儀表的交流電源流作為其電源,再由恒流源控制電路輸出一個穩定的恒流源注入地極。
電子式電阻表與手搖表的區別:
1、電子式:每塊表有2個或2個以上的額定電壓;
手搖表:只有一個。
2、電子式:穩定自身產生個額定電壓,輸出電壓穩定;
手搖式:120轉/分轉速人工產生一個額定電壓,輸出電壓在轉速相對穩定時穩定。)
3、電子式:測試方便,精度高,自動化程度高;
手搖式:人為造成精度誤差大,操作極不方便
4、電子式:測各種絕緣參數R15s、R60s、R10min、吸收比、極化指數時很方便;
手搖式:測吸收比要手搖1分鐘,測極化指數要手搖10分鐘;
5、電子式:不怕短路測試,不怕被測試品電流反擊,自動對被測試品放電;
手搖式:不具備此功能。
6、電子式:體積小,重量輕,便于攜帶,經久耐用,三年免費維修;
手搖式:笨重,一年保修。
電子絕緣電阻表暢銷國內外市場,全國各行業均有使用,特別是電力系統,使用電子式極為方便,另外電子式高壓、高阻、抗干擾,不怕反擊和自動放電等功能,極大方便現場使用。
