變頻串聯諧振交流耐壓試驗裝置-變頻串聯諧振廠家

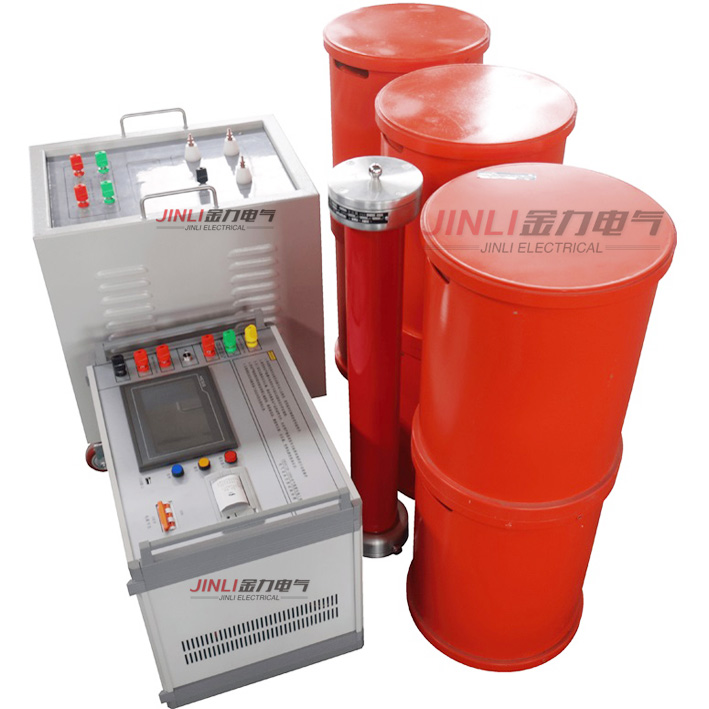

變頻串聯諧振交流耐壓試驗裝置由變頻電源、激勵變壓器(也可稱為勵磁變壓器)、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品 上,用于測量被試品上的諧振電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。 變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。
變頻串聯諧振試驗裝置
被試品對象及試驗要求
1. 10kV/400mm2電纜,長度3000m以內的交流耐壓試驗,電容量≤1.26uF,試驗頻率30-300Hz,試驗電壓22kV。
2. 35kV/400mm2電纜,長度2000m以內的交流耐壓試驗,電容量≤0.42uF,試驗頻率30-300Hz,試驗電壓52kV。
3. 110kV/400mm2電纜,長度1000m以內的交流耐壓試驗,電容量≤0.156uF,試驗頻率30-300Hz,試驗電壓128kV。
4. 110kV及以下變壓器的交流耐壓試驗,電容量≤0.02μF,試驗頻率為45-65Hz,試驗電壓不超過160kV。
5. 110kV變電站系統交流耐壓試驗,試驗頻率為30-300Hz,試驗電壓不超過265kV。
裝置主要技術參數及功能
1.額定容量:620kVA;
2.輸入電源:三相380V電壓,頻率為50Hz;
3.額定電壓:270 kV ;128kV;54kV;
4.額定電流:2.3A 4.8A;11.5A;
5.工作頻率:30-300Hz;
6.波形畸變率:輸出電壓波形畸變率≤1%;
7.工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘;
8.溫 升:額定負載下連續運行60min后溫升≤65K;
9.品質因素:裝置自身Q≥30(f=45Hz);
10.保護功能: 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
11.測量精度:系統有效值1.5級;
四、設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-19
變頻串聯諧振試驗裝置
一、被試品對象及試驗要求
1. 10kV/300mm2電纜,長度3000m以內的交流耐壓試驗,電容量≤1.12uF,試驗頻率30-300Hz,試驗電壓22kV。
2. 35kV/300mm2電纜,長度1500m以內的交流耐壓試驗,電容量≤0.29uF,試驗頻率30-300Hz,試驗電壓52kV。
3. 110kV/400mm2電纜,長度1000m以內的交流耐壓試驗,電容量≤0.156uF,試驗頻率30-300Hz,試驗電壓128kV。
4. 110kV及以下變壓器的交流耐壓試驗,電容量≤0.02μF,試驗頻率為45-65Hz,試驗電壓不超過160kV。
5. 110kV變電站系統交流耐壓試驗,試驗頻率為30-300Hz,試驗電壓不超過265kV。
二、工作環境
1.環境溫度:-150C –45 0C;
2.相對濕度:≤90%RH;
3.海拔高度: ≤3000米;
三、裝置主要技術參數及功能
1.額定容量:512kVA;
2.輸入電源:三相380V電壓,頻率為50Hz;
3.額定電壓:270 kV ;135kV;45kV;
4.額定電流:1.9A 3.8A;11A;
5.工作頻率:30-300Hz;
6.波形畸變率:輸出電壓波形畸變率≤1%;
7.工作時間:額定負載下允許連續60min;過壓1.1倍1分鐘;
8.溫 升:額定負載下連續運行60min后溫升≤65K;
9.品質因素:裝置自身Q≥30(f=45Hz);
10.保護功能: 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
11.測量精度:系統有效值1.5級;
