產品簡介:

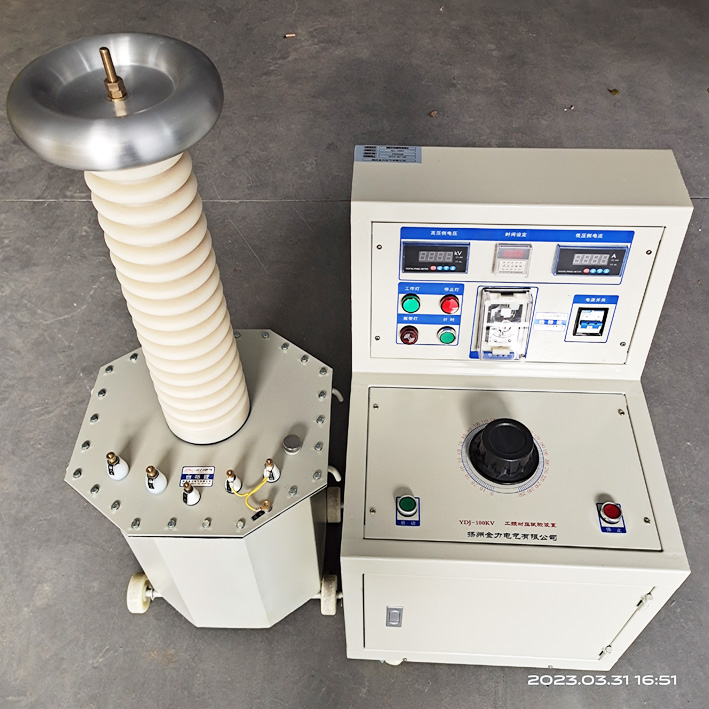

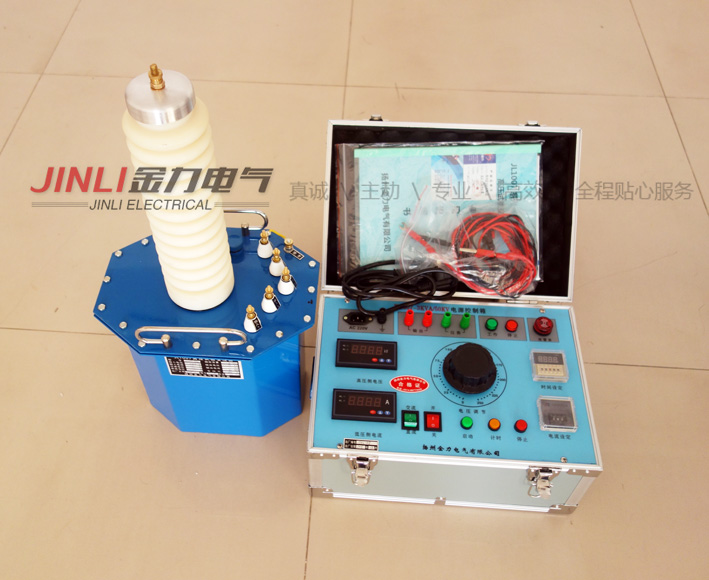

YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YDJ系列油浸式試驗變壓器是在YDJ(G)系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。
YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置產品具有體積小、重量輕、結構緊湊、功能齊全,通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品結構:
YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構,整體外形美觀大方。
工作原理:
YDJ-5KVA/50KV工頻交流耐壓試驗成套裝置為單相變壓器,聯結組標號I.I.用二頻220V(10KVA以上為380V)電源接入系列操作箱(臺),經操作箱內自耦調壓器(50KVA以上調壓器外附)調節至0-200V(或0-400V)電壓輸出至YDJ系列油浸式試驗變壓器的初級繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
注意事項:
◆ 試驗人員應做好分工,明確相互間聯系辦法。并有專門人監護現場AQ及觀察試品狀態。
◆ 被試品應清掃干凈,并絕對干燥,以免損壞被試品和試驗帶來的誤差。
◆ 對丁大型試驗,一般都應先進行空升試驗。即不接試品時升壓至試驗電壓,校對各種表計,調整間隙。
◆ 升壓速度不能太快,并必須防止突然加壓。例如調壓器不在零位的突然合閘,也不能突然切斷電源,一般應在調壓器降至零位時拉閘。
◆ 當電壓升至試驗電壓時,開始計時,到1min后,迅速降到1/3試驗電壓以下時,才能拉開電源。
◆ 在升壓或耐壓試驗過程,如發現下列不正常情況時,應立即降壓,切斷電源,停止試驗并查明原因:①電壓表指針擺動很大;②發現絕緣燒焦或冒煙;③被試品內有不正常的聲音。
◆ 耐壓試驗前后應測量絕緣電阻,檢查絕緣情況。
產品選型:
YDJ系列工頻交流耐壓試驗成套裝置選型
型號 | 容量 | 高壓電壓 | 高壓電流 | 低壓輸入 | 變比 | 溫升℃ | |
(KVA) | (KV) | (mA) | 電壓(V) | 電流(A) | 高/儀 | 30分鐘 | |
YDJ 1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
YDJ 3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
YDJ 5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
YDJ 10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
YDJ 20/50 | 20 | 50 | 400 | 380 | 53 | 500 | 10 |
YDJ 30/50 | 30 | 50 | 600 | 380 | 79 | 500 | 10 |
YDJ 50/50 | 50 | 50 | 1000 | 380 | 12 | 500 | 10 |
YDJ 5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
YDJ 10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
YDJ 20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 |
YDJ 30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 |
YDJ 50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
YDJ 20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 |
YDJ 30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 |
YDJ 50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 |
YDJ 100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 |
YDJ 50/200 | 50 | 200 | 250 | 400 | 125 | 2000 | 10 |
YDJ 100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 |
YDJ 150/200 | 150 | 200 | 750 | 400 | 375 | 2000 | 10 |
YDJ 200/200 | 200 | 200 | 1000 | 400 | 500 | 2000 | 10 |
YDJ 300/200 | 300 | 200 | 1500 | 400 | 600 | 2000 | 10 |
YDJ 50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 |
YDJ 100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 |
YDJ 150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
YDJ 200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 |
YDJ 300/300 | 300 | 300 | 3000 | 500 | 600 | 3000 | 10 |
