電纜識別儀工作原理簡介

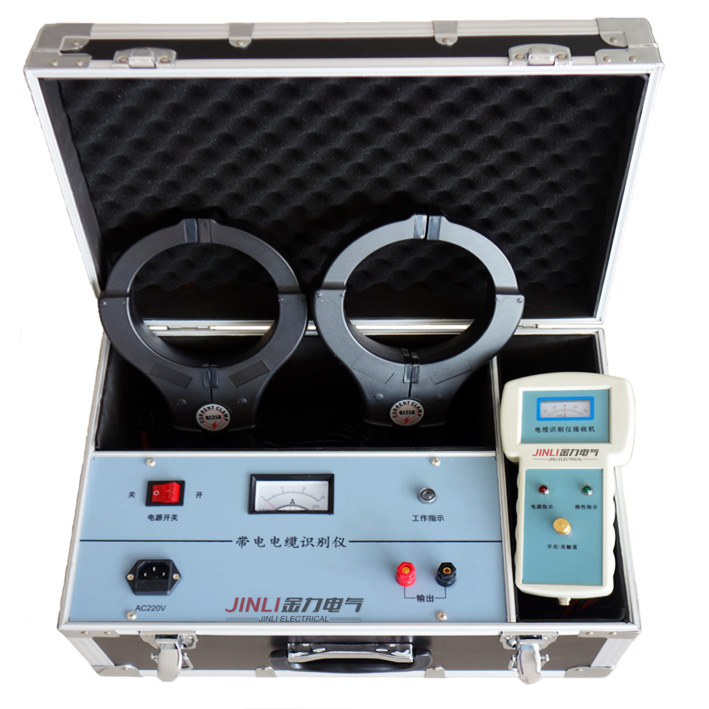

為了可靠準確地識別電纜,需要給被識別電纜加一特殊的信號,該信號要被接收機接收,利用這一特性便能識別出要找的電纜。便攜式電纜識別儀
電纜識別儀工作原理簡介
發生器將周期性的單極性電壓脈沖饋入要識別的電纜中,該電纜需要在遠端接地,以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回,能做到這一點,饋入電纜中的脈沖電流的方向可做為一明顯的識別標準,流出去的電流僅從這一根電纜通過,所有其它鄰近電纜中流過的都是返回電流,但它們的極性相反。除了電流方向這一實際差異外,電流幅度也是一識別特征,流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。便攜式電纜識別儀
接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的,電流傳感器被用作傳感器,它帶有一放大器并串聯在電路中,傳感器鉗住被測電纜,電流流過電纜產生的磁場在傳感器的線圈中感應出電壓,該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性,對一束電纜中所有電纜進行測試都采取相同正確的方向。傳感器線圈中感應的電壓在表頭中顯示出來,如果傳感器按上述方式連接,指針擺動方向可顯示電流方向,即只有電流流出的這根電纜指針向一邊偏,這根就是要找的電纜。所有其它電纜只流過返回電流,指針向另一邊偏、或無脈動電流,指針不偏轉。接收機上的放大調節器可調整信號強度。
