電流互感器二次回路負載測試儀主要測試功能和技術參數
JL4023電流互感器二次回路負載測試儀主要功能和技術參數 | |
工作電源: | AC220V±10V |
電源輸入和輸出頻率: | 50~60Hz |
設備電源輸出波形: | 正弦波 |
單機輸出電壓: | 0~35V |
CT負荷測試范圍: | 0~60Ω |
PT負荷測試范圍: | 0~500VA |
工作溫度: | -10~40℃ |
相對濕度: | <85%<> |
外形尺寸(長X寬X高): | 380 X 180 X 240(mm) |
重量: | 12(Kg) |

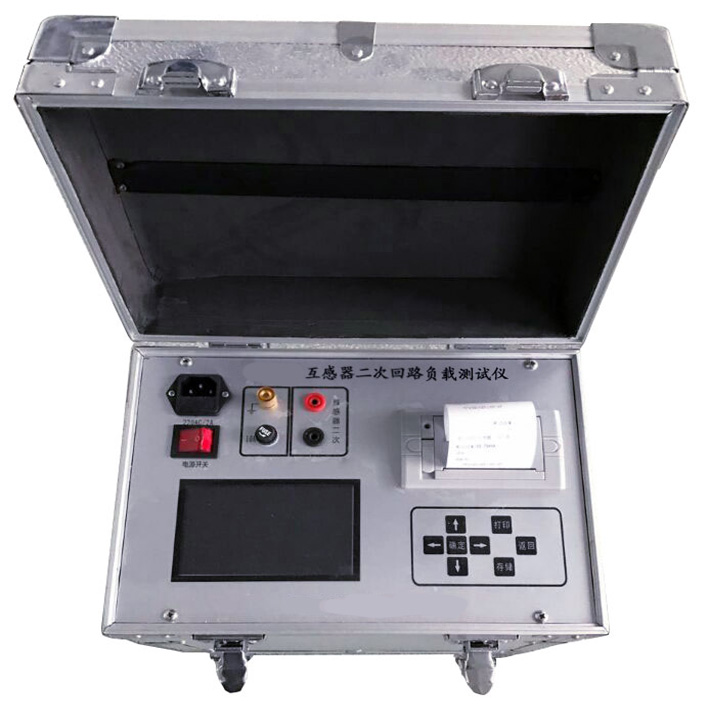

JL4023電流互感器二次回路負載測試儀面板示意圖
JL4023電流互感器二次回路負載測試儀面板注釋:
1——設備接地端子
2——打印機
3——顯示器標志
4——液晶顯示器
5 ——旋轉鼠標
6——二次負荷測試接口
7——主機電源開關(下關上開)
8——主機電源插座(在機箱后側板上安裝)
