成套240KVA/120KV變頻串聯諧振耐壓試驗裝置

一、設備制造遵循的國家標準和行業標準

GB2900《電工術語》

GB10229-88《電抗器》

GB/T16927.1-2-1997高電壓試驗技術

ZBK41006-89試驗變壓器

GB7328-87變壓器和電抗器的聲級測量

IEC358(1990)耦合電容器和電容器分壓器

IEC1000電磁兼容性

AQ對電子測量儀器的要求

電工電子產品基本環境試驗規范

半導體轉換器基本要求的規定

半導體轉換器應用指南

二?？傮w技術功能

1.變頻串聯諧振試驗裝置，調節輸出頻率，激發串聯諧振。

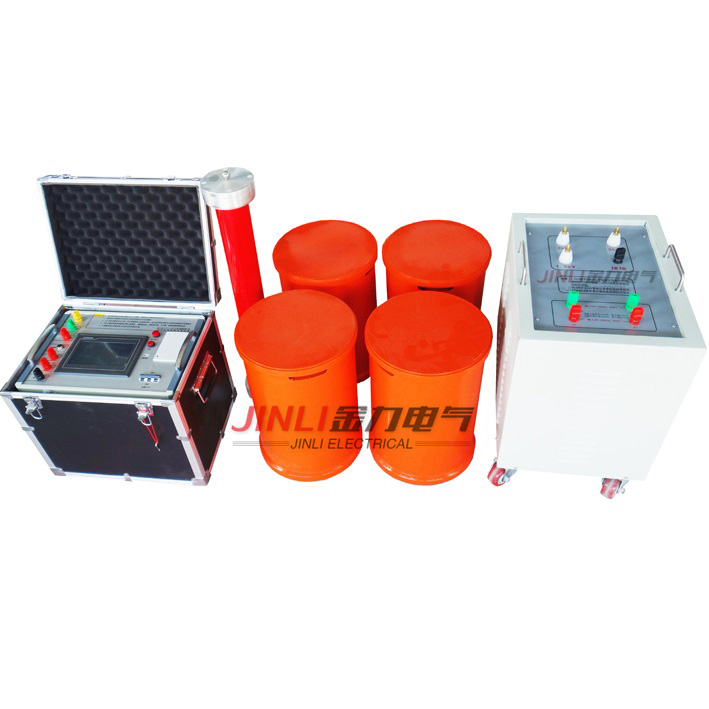

2.整套變頻串聯諧振耐壓裝置包括以下基本部件:

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3.240/100變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求:

10KV電纜S=300mm2，長度2.5km .

35KV電纜，S=300mm2 1000m

35KV開關、變壓器和斷路器試驗。

下列環境條件不能影響正常測試:

溫度范圍:-10 ~ 45℃

海拔:≤2000米相對溫度:≤90%

3.3系統的技術參數如下:

a、輸出電壓波形:正弦波，波形失真率≤0.5%

B.輸出分辨率:0.1赫茲

輸出頻率范圍:30 ~ 300赫茲

D.額定負荷下連續運行時間:30分鐘，各部件溫升≤35K。

e、品質因數:30 ~ 300

不穩定性:0.01%

g、系統測量精度:1.0級

h，輸入工作電源:380V，50HZ

一、系統噪聲:≤60分貝

3.4系數的作用:

A.具有手動測試/自動調諧/自動測試三種模式，可隨意切換。

B.大屏幕顯示，可顯示:輸出電壓(有效值)、輸出頻率等。

C.具有設置測試電壓、時間、測試頻率范圍等測試參數的功能。

D.具有過壓過流保護功能，可任意設定。

E.具有放電保護功能，發生高壓閃絡時能自動降低電源，并能提示“電氣保護”及相關信息。

f、具有斷電保護功能。

g、具有過熱保護功能。

h、具有零值保護功能，系統和變頻電源只能在零點啟動和退出。

一、具有多種數據打印功能。

j、具備系統故障自診斷功能。

三。該設備的特點:

1.主機具有完整的保護功能，如過流、過壓、閃絡、過熱、零值升壓、斷電保護等。出廠前已通過滿負荷試驗。

2.勵磁變壓器箱為雙層鋁塑結構，美觀輕便。高壓側線圈為兩組線圈。

3.反應器可以以任何組合串聯或并聯。

四。具體技術性能參數

40/120變頻串聯諧振成套裝置

設備配置(供應)清單

序列號、類型、編號、規格、規格、單位數量、重量

1個變頻電源12/0.22 12千伏安

AC220V-380V輸入

平臺

一個

28公斤

2

勵磁變壓器

12千伏安/12千伏安

輸入220伏/380伏

輸出1500伏/3000伏

平臺

一個

48公斤

3高壓電抗器30KV/2A 30KV

2A/60小時4組46公斤級

4電容分壓器分裂TRF/0.001

120千伏100千伏/100伏機組1個12公斤

高壓補償電容器100kv/0.001 100kv/0.02套1 32 kg

5附件盒輸入/輸出線、橡膠軟線和分壓屏蔽

電線和接地線套管1

該儀器的描述；

做35KV電纜試驗時，電抗器采用兩串兩并聯的方式，60KV的試驗電壓滿足52KV，2A和4A兩組電流滿足240方電纜約1300m的試驗要求。

做35KV耐壓試驗時，四個電抗器串聯，可以進行所有120KV電壓滿足35KV的高壓試驗。

做10KV電纜試驗時，根據不同的樣品，電抗器采用單個或多個并聯方式，試驗電壓30KV滿足22KV，電流為二接4A，三接6A，四接8A。滿足240方電纜約3000m的測試要求。
