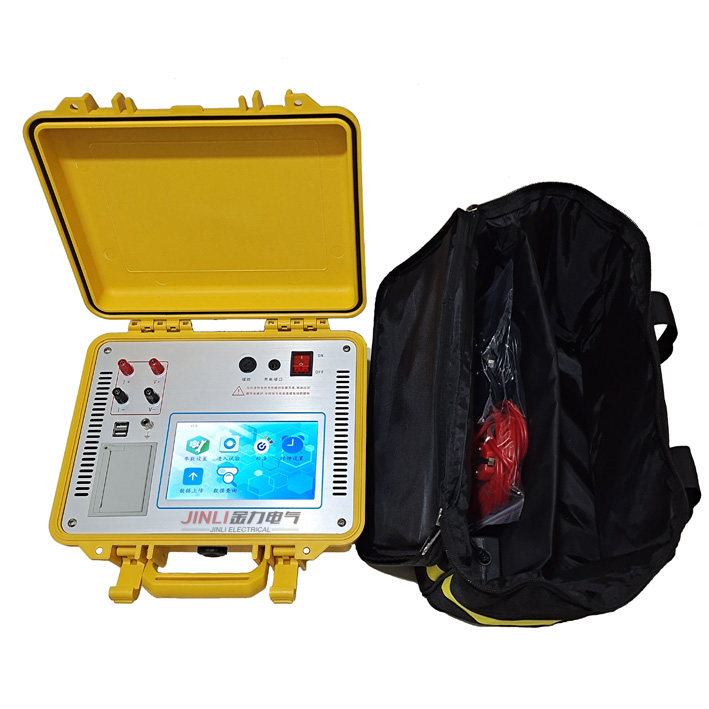

一、概述   JL3007-20A變壓器直流電阻測試儀

繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的AQ運行。

本公司開發生產的JL3007-20A變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。

二、AQ措施    JL3007-20A變壓器直流電阻測試儀

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、      陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 測試完畢后先關閉電源，再拆除測試線。

7、 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

8、 在測試過程中，禁止移動測試夾和供電線路。

三、性能特點及技術指標

1. 輸出電流及量程：輸出電流：0-20A,量程0.2mW-20KW

注：超出以上量程請用自動測試功能。

2. 測試精度:  0.2%  分辨度： 0.1mW。

3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。

4. 具有大容量存儲功能，可存儲2000條測試記錄，

5. 工作電源： AC220V±10﹪

6. 工作溫度：﹣10℃～40℃。

7. 工作濕度：環境濕度＜80%RH 。

8. 儀器重量：6㎏。

四、系統介紹   JL3007-20A變壓器直流電阻測試儀

1. AC220 電源插座，自帶開關及保險倉

2. 接地柱： 地線接線端子

3. I+  I-：輸出電流端子

4. V+   V-：采樣電壓端子

5. “▼”、“4”選擇按鍵，“4”復用“保存”功能。

6. 確認鍵：確認當前選擇，在測試狀態下，按確認鍵打印數據。

7. 取消鍵：按下此鍵，菜單返回上一級。

8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。

五、測試與操作方法

1. 將隨機配備的 測試線取出，其中紅、黑兩把測試鉗分別夾到被測試品的兩個采樣端，并用力摩擦接觸點，測試線的另一端與儀器的接線端子對應接好。（注意紅、黑顏色對應，且粗線接電流端子，細線接電壓端子）

2.

開機，屏幕顯示如圖1

圖1

儀器自檢后進入主菜單，如圖2

圖2

1)

選擇電流：進入此菜單，如圖3

按 “▼”、 “4”鍵可循環選擇輸出電流，測量同一變壓器同一電壓等級的各項繞組時，應選擇相同的電流進行測試，避免造成測試誤差。選好輸出電流后，按“確定”鍵進入測試狀態，如下圖；等數值穩定后，按“4”鍵保存，按“確定”鍵可打印當前數據。

圖3

儀器測試結果如圖4

注：測試感性負載，必須等儀器放電完畢后方可拆除測試線或進行下一次測試

圖4

測量結束后，按“取消”返回上一級菜單。儀器放電完畢后如圖4，返回圖3菜單。

圖4

2)

參數設置：選擇此菜單，如圖5：

1.繞組材質：選擇此項后，按 “▼”鍵選擇繞組材質：銅—鋁。

2.繞組溫度：指繞組當前的溫度，選擇此項后，按 “▼”輸入繞組溫度。

3.換算溫度：選擇此項后，儀器自動將測試數據換算到此項輸入溫度

4.亮度調節：選擇此項后，按 “▼”可調節屏幕亮度，以適應各種環境下的顯示需求。

3)

瀏覽記錄：選擇此菜單，如圖6：

圖6

按 “▼”鍵瀏覽記錄，按“確定”鍵打印當前數據。“005”表示數據總存儲條數，“001”表示當前數據是新數據。下方時間表示當時測試日期、時間。

4) 調整時鐘：選擇此菜單，如圖7：

按“4”鍵移動光標選擇所要調整項，按 “▼”鍵調整當前時間日期。修改完成后如需保存按“確定”鍵退出，不需保存按“取消”退出。

圖7

六、注意事項

1 使用前，儀器的接地端子必須良好接地。

2 測試過程中如遇到外部突然斷電，請不要立即拆除測試線，待儀器放電完畢后方可拆除。

3 對于有載調壓變壓器的測試，可一次供電完成。儀器程序設計允許在某一分接測完后，把分接開關倒至下一分接，儀器將進入下一分接的測量。

4 對于無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，待放電完畢后方可倒換開關，進行下一次測量。

七、常見問題及解決方法

如下表

八、裝箱清單
