一、概述
繞組的直流電阻測量是變壓器的例行試驗之一,其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等,以保證變壓器的AQ運行。
本公司開發生產的50A變壓器直流電阻測試儀采用32位ARM內核作為處理的核心,對整機進行控制,自動完成自校、穩流判斷、數據處理、阻值顯示等功能,可測量各種類型變壓器和互感器的直流電阻。極大的方便了工作人員的使用。
二、AQ措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用,但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后先關閉電源,再拆除測試線。
7、 測量無載調壓變壓器,一定要等放電指示停止后,切換檔位。
8、 在測試過程中,禁止移動測試夾和供電線路。
三、性能特點及技術指標
1. 輸出電流及量程:輸出電流:0-50A,量程0.1mW-10KW。
電流 | 量程 | 電流 | 量程 |
50A | 0.1mW-0.3W | 2A | 500mW-10W |
20A | 0.5mW-1W | 0.5A | 5W-40W |
10A | 1mW-2W | 20mA | 20W-1KW |
注:超出以上量程請用自動測試功能。
2. 測試精度: 0.2% 分辨度: 0.1mW。
3. 儀器采用65K真彩色液晶顯示,中文菜單提示,操作方便。
4. 具有大容量存儲功能,可存儲2000條測試記錄,
5. 工作電源: AC220V±10﹪
6. 工作溫度:﹣10℃~40℃。
7. 工作濕度:環境濕度<80%RH 。
8. 儀器重量:6㎏。

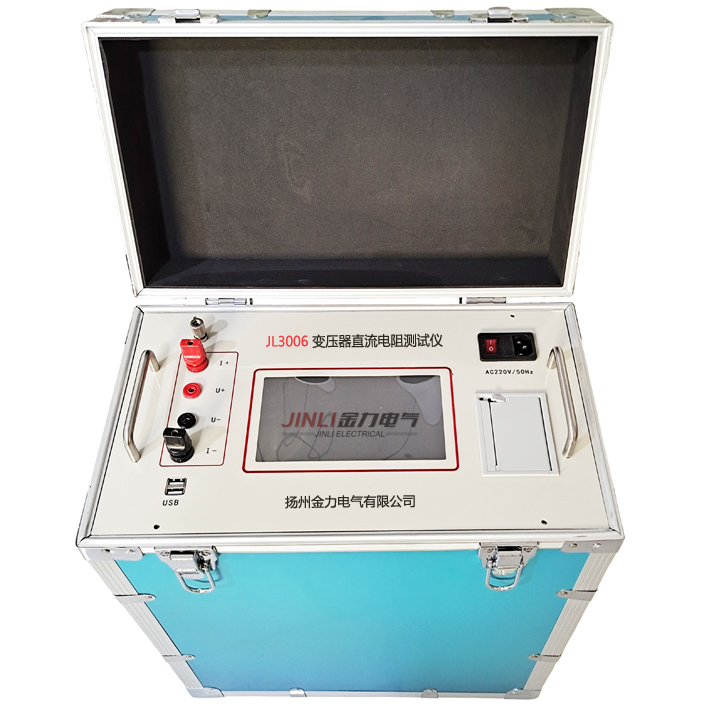

四、系統介紹
1. AC220 電源插座,自帶開關及保險倉
2. 接地柱: 地線接線端子
3. I+ I-:輸出電流端子
4. V+ V-:采樣電壓端子
5. “▲”、“▼”、“3”、“4”選擇按鍵,“3”復用“保存”功能。
6. 確認鍵:確認當前選擇,在測試狀態下,按確認鍵打印數據。
7. 取消鍵:按下此鍵,菜單返回上一級。
8. 復位鍵:測試完畢或中斷工作,按下此鍵儀器回到初始狀態。
